LT®6274是一款单路低功率、高速、非常高转换速率运算放大器，具有出色的 AC 和 DC 性能。该器件所采用的电路拓扑结构是一个电压反馈放大器，并具有匹配的高阻抗输入以及电流反馈放大器的增强型转换性能。高转换速率和单级设计提供了超卓的稳定特性，使电路成为数据采集系统的理想选择。每个输出可驱动一个 1k 负载至 ±13.25V (采用 ±15V 电源) 和一个 500Ω 负载至 ±3.5V (采用 ±5V 电源)。LT6274可在采用任何容性负载的情况下保持稳定，因而使其适用于缓冲器或电缆驱动应用。
LT6274 单路运放采用 5 引脚 TSOT-23 封装。可在 –40°C 至 85°C 和 –40°C 至 125°C 温度范围内工作，并具有保证的性能指标。
规格参数
通道数量:1 Channel
GBP-增益带宽产品:40 MHz
SR - 转换速率 :2.2 kV/us
Vos - 输入偏置电压 :150 uV
Ib - 输入偏流:1 uA
电源电压-最大:32 V, +/- 16 V
电源电压-最小:9 V, +/- 4.5 V
工作电源电流:1.6 mA
每个通道的输出电流:35 mA
CMRR - 共模抑制比:110 dB
en - 输入电压噪声密度:10 nV/sqrt Hz
封装 / 箱体:SOT-23-5
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:- 40 C
最大工作温度:+ 85 C
特性
• 2200V/μs 转换速率
• 90MHz –3dB 带宽 (AV = +1)
• 40MHz 增益带宽乘积
• 每个放大器的电源电流为 1.6mA
• C-LoadTM 运算放大器用于驱动所有的容性负载
• ±4.5V 至 ±16V 工作电源范围
• 稳定的单位增益
• 10nV/√Hz 输入噪声电压
• 400μV 最大输入失调电压
• 500nA 最大输入偏置电流
• 30nA 最大输入失调电流
• ±13.25V 最小输出摆幅 (驱动 1k 负载，采用 ±15V 电源)
• ±3.5V 最小输出摆幅 (驱动 500Ω 负载，采用 ±5V 电源)
• 74dB 最小开环增益，RL = 1k
• 40ns 稳定时间 (至 1%)，10V 阶跃
• 规格在 ±5V 和 ±15V
• 单路 5 引脚 TSOT-23 封装
• 双路 8 引脚 MSOP 封装
应用
• 宽带大信号放大
• 电缆驱动器
• 缓冲器
• 自动化测试设备
• 数据采集系统
• 高保真度视频和音频放大

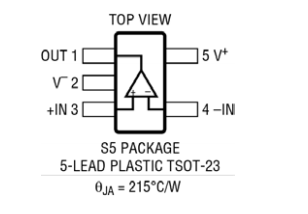

引脚图
