LFCV-3202+低通滤波器的规格参数、特性应用及尺寸图

2025/2/20 13:32:43
浏览次数: 6

Mini-Circuits的LFCV-3202+是一种微型低温共烧陶瓷（LTCC）低通滤波器，具有直流至32 GHz的通带，支持各种应用。由于其坚固的单片结构，该型号在宽频带上提供了2.0 dB的典型插入损耗。该滤波器采用1210陶瓷小尺寸封装，是密集信号链PCB布局的理想选择，可补充MMIC的尺寸和性能。LTCC制造工艺确保了每个单元和每个批次的射频性能变化最小，同时提供了一种非常适合高湿度和高温极端环境的产品。

LFCV-3202+低通滤波器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Low Pass Filters

频率:32 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1210 (3225 metric)

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:LFCV

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:2 dB

安装:Board Mount

点击购买：LFCV-3202+

特性

典型低插入损耗。2.0分贝

阻带抑制，典型。36分贝

典型通带回波损耗。13分贝

坚固的陶瓷结构

1210表面安装占地面积

应用

通信

雷达、电子战和电子对抗防御系统

测试和测量设备

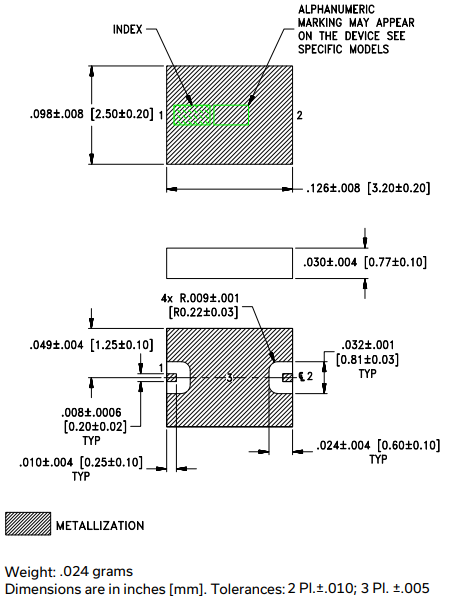

尺寸图

LFCV-3202+低通滤波器的规格参数、特性应用及尺寸图

LFCV-3202+低通滤波器的规格参数、特性应用及尺寸图
