ZVDP-902-252-S+同轴腔双工器的规格参数、特性应用及尺寸图

2025/2/20 14:04:53
浏览次数: 43

Mini-Circuits的ZVDP-902-252-S+是一种同轴腔双工器，通过实现具有极高Q值的谐振结构而设计，是窄带、高选择性应用的理想选择。该技术可以实现带通、双工器和多路复用器设计，通带高达50GHz，阻带宽度大于3倍截止频率。Mini-Circuits的同轴腔滤波器具有特殊的保护组件，可防止意外失谐，否则需要昂贵的更换或返回工厂进行重新调谐。精密加工允许实现具有小形状因子的腔体滤波器，适用于尺寸至关重要的应用。

ZVDP-902-252-S+同轴腔双工器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Diplexers

频率:2.5 GHz

频率范围:902 MHz to 928 MHz, 2.4 GHz to 2.5 GHz

阻抗:50 Ohms

端接类型:SMA

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:ZVDP

封装:Bulk

商标:Mini-Circuits

介入损耗:0.5 dB

安装:Connector

点击购买：ZVDP-902-252-S+

特性

低插入损耗，典型值为0.4 dB。

良好的回波损耗，典型值为20dB。

高抑制，典型值为90 dB。

功率处理75 W

应用

测试和测量

电子对策

蓝牙ISM频段

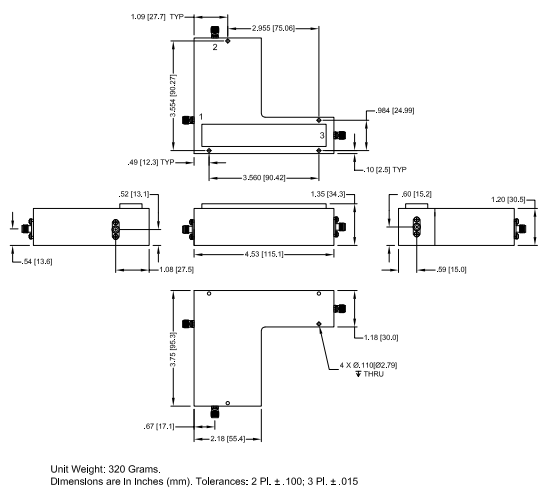

尺寸图

ZVDP-902-252-S+同轴腔双工器的规格参数、特性应用及尺寸图
