BFHK-5001+带通滤波器的规格参数、特性应用及尺寸图

2025/2/20 14:15:18
浏览次数: 6

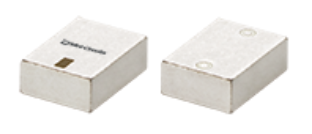

BFHK-5001+LTCC带通滤波器利用专有的LTCC材料系统和分布式滤波器拓扑结构，实现了微型尺寸和高度可重复的性能。4.5-5.3 GHz之间的通带损耗通常为3.6 dB，典型的阻带抑制在2.5 GHz以下为80 dB，在12.6 GHz以下为73 dB。该型号可处理高达1W的射频输入功率，工作温度范围从-55°C到+125°C。

BFHK-5001+带通滤波器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Bandpass Filters

频率:5.3 GHz

频率范围:4.5 GHz to 5.3 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1815 (4532 metric)

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:BFHK

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:3.6 dB

安装:Board Mount

点击购买：BFHK-5001+

特性

超高阻带抑制，典型。80分贝

标准小号1812（4.5mm x 3.2mm）表壳样式

坚固的陶瓷结构

应用

卫星通信

航空航天和国防信号调节

量子计算

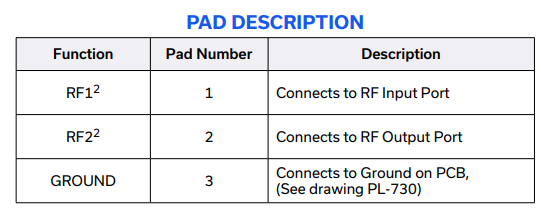

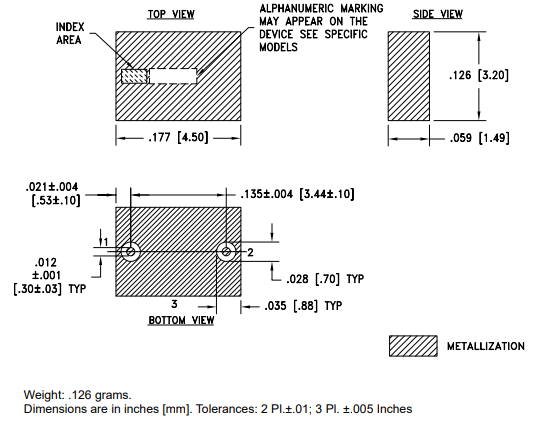

尺寸图

BFHK-5001+带通滤波器的规格参数、特性应用及尺寸图

BFHK-5001+带通滤波器的规格参数、特性应用及尺寸图
