BFHK-7551+带通滤波器的规格参数、特性应用及尺寸图

2025/2/21 13:22:49
浏览次数: 19

BFHK-7551+LTCC带通滤波器利用专有的LTCC材料系统和分布式滤波器拓扑结构，实现了微型尺寸和高度可重复的性能。6.8至8.4 GHz之间的通带损耗通常为3.8 dB，阻带抑制在4.0 GHz以下为85 dB，在19.0 GHz以下为75 dB。该型号可处理高达1W的射频输入功率，工作温度范围从-55°C到+125°C。

BFHK-7551+带通滤波器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Bandpass Filters

频率:8.4 GHz

频率范围:6.8 GHz to 8.4 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1812 (4532 metric)

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:BFHK

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:3.8 dB

点击购买：BFHK-7551+

特性

超高阻带抑制，典型。85分贝

标准小号1812（4.5mm x 3.2mm）表壳样式

坚固的陶瓷结构

应用

测试和测量设备

航空航天和国防信号调节

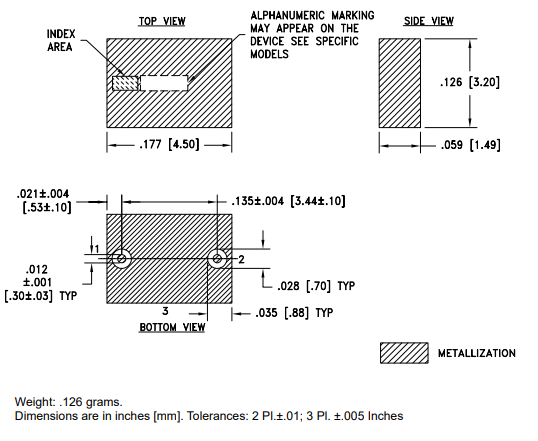

尺寸图

BFHK-7551+带通滤波器的规格参数、特性应用及尺寸图

BFHK-7551+带通滤波器的规格参数、特性应用及尺寸图
