Mini-Circuits的10F-135F+是一款同轴1.0毫米母头至1.35毫米母头适配器，支持从直流到90 GHz的广泛应用。该模型提供了出色的VSWR和低插入损耗与频率的关系。10F-135F+采用钝化不锈钢结构，长度仅为0.66英寸。

规格参数

侧1性别:Female

侧1极性:Normal

侧2性别:Female

侧2极性:Normal

阻抗:50 Ohms

最大频率:90 GHz

主体类型:Straight

VSWR:1.08:1

封装:Bulk

商标:Mini-Circuits

安装风格:Cable Mount

方向:Straight

产品类型:RF Adapters - In Series

系列:10F

侧1射频系列:1 mm

点击购买：10F-135F+

特性

宽带，直流至90 GHz

低插入损耗，典型值为0.27 dB。

出色的驻波比，1.08:1典型值。

直身

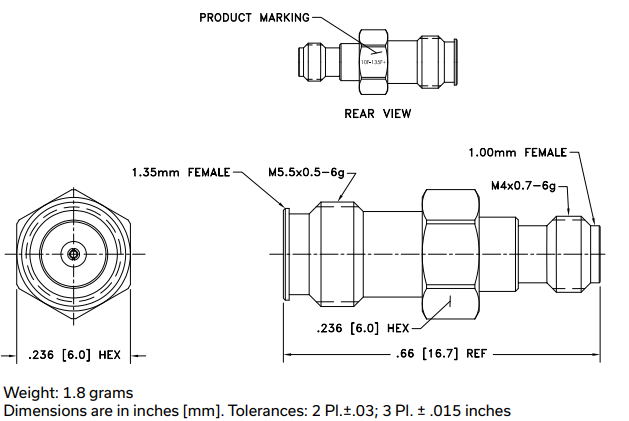

尺寸图
