ZVBP-1200-S+带通滤波器的规格参数、特性应用及尺寸图

2025/2/21 13:45:48
浏览次数: 5

Mini-Circuits的ZVBP-1200-S+是一种同轴腔滤波器，通过实现具有极高Q值的谐振结构而设计，非常适合窄带、高选择性应用。Mini-Circuits的同轴腔滤波器具有特殊的保护组件，可防止意外失谐，否则需要昂贵的更换或返回工厂进行重新调谐。精密加工允许实现具有小形状因子的腔体滤波器，适用于尺寸至关重要的应用。

ZVBP-1200-S+带通滤波器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Bandpass Filters

频率:1.25 GHz

频率范围:1.15 GHz to 1.25 GHz

阻抗:50 Ohms

端接类型:SMA

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:ZVBP

封装:Tray

商标:Mini-Circuits

介入损耗:0.6 dB

安装:Connector

特性

插入损耗低，典型值0.6 dB。

良好的回波损耗，典型值为20dB。

高抑制，典型值100 dB。

高达2800 MHz的宽阻带

功率处理50瓦

应用

全球定位系统

导航系统

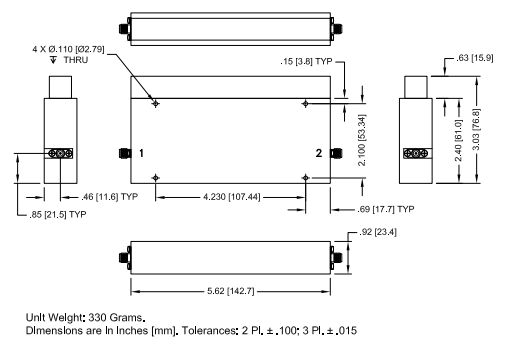

尺寸图

ZVBP-1200-S+带通滤波器的规格参数、特性应用及尺寸图

ZVBP-1200-S+带通滤波器的规格参数、特性应用及尺寸图
