TCCH-80A+功率传感器的概述及尺寸图

2025/2/21 14:01:56
浏览次数: 5

Mini-Circuits的TCCH-80A+RF扼流圈实现了从50到8200 MHz的非常宽的带宽。RF扼流圈具有200 mA最大直流电流、出色的插入损耗和VSWR（典型值1.1:1）、平坦度和0.15x0.15x0.15“的尺寸，使其成为非常宽频率范围和密集电路板布局的射频扼流圈应用的理想解决方案。这些单元支持广泛的系统和测试应用。

TCCH-80A+功率传感器的概述及尺寸图

特性

非常宽带

微型尺寸，0.15“x0.15”

低寄生电容，典型值为0.1pf。

有效并联电阻，Rch 500 ohm典型值。

可用频率高达10 GHz

可水洗

低直流电阻，0.1Ω

应用

偏置放大器

激光二极管的偏置

有源天线的偏置

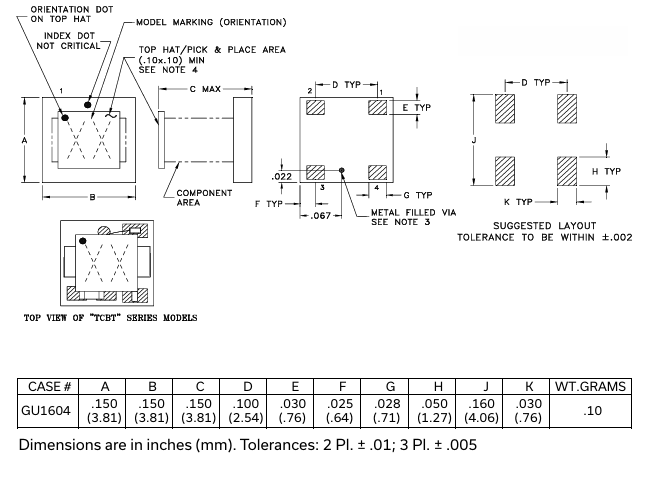

尺寸图

TCCH-80A+功率传感器的概述及尺寸图
在线留言询价
