ZK-MSP2TA-18射频开关的特性应用及尺寸图

2025/2/24 13:42:23
浏览次数: 10

Mini-Circuits的ZK-MSP2TA-18是一款超可靠的机电SPDT开关，工作在从直流到18 GHz的宽频带上，具有高隔离度和低插入损耗。该开关具有吸收性和故障安全性，在指定规格范围内使用时，具有先断后合的配置和500万次开关循环的寿命。所有射频连接（SMA母头）都方便地组合在开关的前部。

ZK-MSP2TA-18射频开关的特性应用及尺寸图

通过TTL电压电平进行简单控制，可以与各种微控制器、嵌入式或定制系统集成，而无需从PC进行USB或以太网控制的额外复杂性。TTL控制输入和+24V DC电源连接通过开关后部的单个3针PCB接头连接器访问。包装后部还包括一个LED指示器，可以方便地直观地读取当前的开关状态。当开关集成到最终产品中时，LED光管连接器允许指示器布线到任何需要的地方。

特性

机械SPDT吸收开关

TTL接口，用于简单的控制集成

故障安全/冗余切换

LED开关状态指示灯

高度隔离

低插入损耗

应用

射频信号路由/开关矩阵

自动化测试和测量系统

5G FR1、WiFi 6E、UWB、蓝牙

军用无线电、雷达和电子战

谐波测试

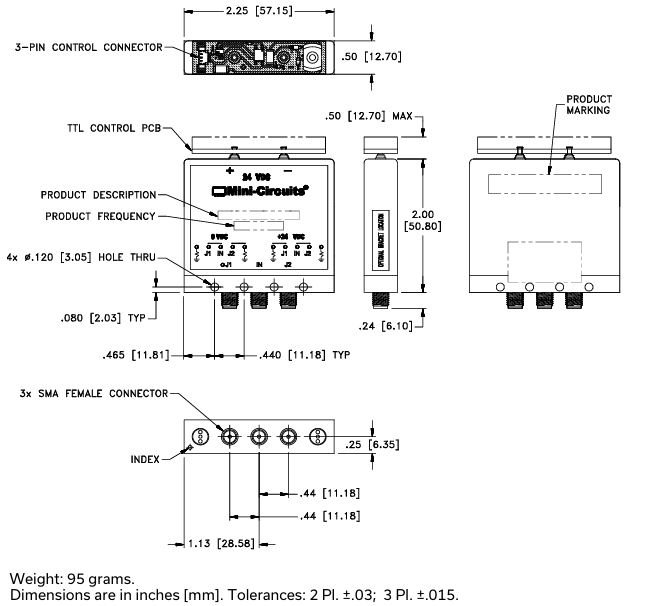

尺寸图

ZK-MSP2TA-18射频开关的特性应用及尺寸图
在线留言询价
推荐阅读
  • 阻抗和电阻有什么关系？
    点击次数: 3
    2026-06-12
    在电学领域中，“阻抗”和“电阻”是两个常见的概念，但许多人在学习电子电路时常常会混淆这两个术语。下面就针对阻抗和电阻的关系进行一个简单的了解吧！电阻的定义与特性电阻（符号：R）是导体对电流流动的阻碍能力的度量。它是电路中最基本的性质，用于描述导体在恒定电压下电流的大小关系。单位：欧姆（Ω）表现：电阻是一个纯标量量，表示电路元件对直流电或交流电的无频率依赖的阻碍。特性：电阻只对电流大小产生阻碍，不引入相位变化。电阻两端电压和电流同相位。应用：电阻元件在电路中实现限流、分压、发热等功能。阻抗的定义与特性阻抗（符号：Z）是交流电路中元件对电流流动的综合阻碍，是电阻、电感和电容三者对交流电的综合效应的描述。单位：欧姆（Ω）表现：阻抗是复数形式，包含实部（电阻R）和虚部（电抗X）。特性：阻抗不仅限制电流的幅值，还影响电流与电压之间的相位关系。电感和电容元件的电抗使电压和电流之间存在相位差。应用：阻抗是交流电路分析、滤波器设计、射频电路等领域的重要参数。阻抗与电阻的关系电阻是阻抗的实部在交流电路中，阻抗包括电阻和电抗两部分。电阻代表电阻抗的实部，反映实际能量的耗散（如热能），而电抗代表阻抗的虚部，反映电能的储存与释放（如电感和电容产生的能量交换）。电阻是阻抗的特例当电路元件只含有纯电阻时，阻抗即为电阻，电抗为零。此时电阻可以看作是零频率时（直流）阻抗的表现。阻抗描述的是交流环境下的综合阻碍在交流信号频率较高的应用中，电路的响应不仅仅由电阻决定，还受到电感和电容的影响，即电抗作用。在此环境下，阻抗比电阻更加全面和准确。计算与测量方式的不同电阻通常用欧姆表直接测量，针对直流电路。而阻抗则需通过交流信号测量，通常利用阻抗分析仪或网络分析仪得到幅值和相位信息。实例说明纯电阻电路：如家用电器中的加热丝，阻抗即为电阻，电压与电流同相。含有电感的电路：如电机线圈，电感产生电抗，阻抗会随着频率变化，电...
  • 手机信号增强器是由哪些部分组成的？
    点击次数: 3
    2026-06-12
    随着移动通信的普及，手机信号覆盖问题越来越受到用户关注。特别是在信号盲区、地下室或远离基站的地区，手机信号往往较弱，影响通话质量和数据传输速度。为了改善这一状况，人们发明了手机信号增强器（也称手机信号放大器或信号中继器）。它通过增强手机与基站之间的信号强度，提高手机通信的稳定性和效率。那么，手机信号增强器究竟由哪些部分组成呢？1. 外置天线（接收天线）外置天线通常安装在室外，用于接收来自基站的微弱信号。其位置一般选在信号较强、无遮挡的地方，以保证能够接收到较为清晰的基站信号。功能：捕获基站发射的射频信号，是信号增强器的“信号入口”。类型：定向天线（如高增益面板天线）和全向天线，根据环境不同选择。2. 信号放大器（放大模块）信号放大器是手机信号增强器的核心部分，负责对外置天线接收到的手机信号进行放大处理。该模块具有放大输入信号的能力，同时尽量降低自身的噪声，确保输出的信号质量。功能：增强手机信号强度，提高信号覆盖范围和质量。特点：高增益、低噪声及良好线性度。3. 室内天线（发射天线）室内天线将放大后的信号重新辐射到室内空间，使得手机能够接收到增强的信号。室内天线通常安装在信号弱的区域，如室内走廊、房间或地下室。功能：将经过放大处理的信号有效覆盖到室内用户。类型：全向天线和定向天线，用于不同覆盖需求。4. 控制器与滤波器模块手机信号增强器中还包含控制器和滤波器，用以管理设备的工作状态和保障信号质量。控制器：负责自动调节增益、防止信号自激（反馈震荡），保证系统稳定运行。滤波器：过滤掉非目标频段的干扰信号，减少噪声和杂频对通信的影响。5. 电源供应部分信号增强器需要稳定的电源供应来保证放大模块和控制模块的正常工作。通常采用交流电源供电，有些便携式设备也可能内置电池。功能：为设备提供可靠能源支持。注意点：电源稳定性对设备性能影响较大。6. 连线及外壳连接外置天线、室内天线和放大模块的...
  • 移动手机射频前端会用到哪种射频芯片类型？
    点击次数: 3
    2026-06-12
    射频前端作为连接天线和基带处理器的关键模块，其性能直接决定手机信号质量和通信稳定性。在移动手机的射频前端系统中，常用多种射频芯片类型，这些芯片协同工作，支持多频多模、多天线技术，满足复杂的无线环境需求。那么，移动手机射频前端会用到哪种射频芯片类型？1. 功率放大器（PA）功率放大器负责提升射频信号的发射功率，确保信号能够覆盖更大范围并穿透环境障碍。PA必须具备高效率、线性度和良好的热管理性能，以延长手机电池寿命并保证信号质量。特点：线性好、功率输出稳定、低功耗。应用：各种制式下的上行信号放大，如LTE、5G NR等。2. 低噪声放大器（LNA）LNA用于接收链路，将来自天线的弱射频信号放大，同时尽可能降低自身引入的噪声，提高信号的信噪比（SNR），为后续信号处理提供高质量的输入。特点：低噪声、高增益、良好线性度。应用：各种接收模式中的前置放大器，常用于多频多模接收路径。3. 射频开关（RF Switch）射频开关用于在不同频段、不同天线或不同功能模块之间切换信号路径，是实现多频段、多天线选择和模式切换的关键器件。特点：低插入损耗、高隔离度、高开关速度。应用：切换不同通信频段，支持多频多模操作。4. 双工器与多工器双工器实现同一根天线同时进行收发信号的分离，常用于频分双工（FDD）系统。多工器则支持多频段多信号的复用和分离，满足多模多频运行需求。特点：良好的频率选择性、低插损、高隔离度。应用：支持同时传输和接收不同频段信号。5. 滤波器芯片（Filter）滤波器用于抑制射频信号中的干扰和杂波，确保信号频谱的纯净。手机中常见的滤波器包括陶瓷滤波器（SAW）、体声波滤波器（BAW）等。特点：高选择性、低插入损耗、体积小。应用：发射和接收链路中频率选择和干扰抑制。6. 天线调谐器（Antenna Tuners）天线调谐器根据环境变化自动调整天线匹配阻抗，提高射频链路的传输效率和抗干...
  • 常见的射频信号波形有哪几种？
    点击次数: 3
    2026-06-12
    射频（RF）信号波形是无线通信、雷达、导航及电子对抗等系统中传递信息的载体。不同的射频波形根据应用需求，具有各自独特的特性和优势。了解常见的射频信号波形及其特点，对于设计、调试和优化射频系统具有重要意义。本文将介绍几种常见的射频信号波形及其基本特征。1. 正弦波正弦波是最基础和最纯粹的射频信号波形，单一频率成分，无调制信号时常用作测试和基准信号。特点是频谱集中，频率稳定，常用于载波信号的基础。应用场景：射频信号源、参考信号、连续波（CW）雷达等。特点：频率纯净、无频率扩展。2. 调幅波调幅波是通过改变载波的幅度来携带信息的波形。载波频率保持不变，但幅度随着信息信号变化。应用场景：早期广播通信，部分模拟通信系统。特点：结构简单，但抗干扰能力弱，频谱带宽较宽。3. 调频波调频波通过改变载波频率的方式传递信息，幅度不变。频率偏移与信息信号成正比。应用场景：调频广播、通信系统、雷达。特点：抗噪声能力强，频谱较调幅波宽。4. 调相波调相波通过改变载波信号的相位以载入信息。幅度和频率保持不变。应用场景：数字通信系统中的QPSK、BPSK等调制方式。特点：频谱效率高，适合数字调制。5. 脉冲波脉冲波是周期性或非周期性的短时信号脉冲，具有良好的时域特性。应用场景：脉冲雷达、时域测量、数字通信。特点：时间分辨率高，便于测距和测速。6. 正交振幅调制（QAM）QAM是一种综合幅度和相位调制的方法，通过幅度和相位的不同组合实现多状态数字调制。应用场景：现代数字通信、数字电视、移动通信。特点：频谱效率高，传输速率快，但对信号质量要求高。7. 正交频分复用（OFDM）OFDM技术将数据分布到多个相互正交的子载波上，每个子载波可采用简单调制方式。应用场景：Wi-Fi、LTE、5G等高速无线通信。特点：抗多径干扰强，频谱利用率高。总结来说，射频信号波形种类丰富，不同波形适应不同的应用需求。从最基础的正弦...
  • 射频前端技术的概念及原理是什么？
    点击次数: 3
    2026-06-12
    射频前端承担信号的收发、滤波、放大等关键功能，直接影响通信质量和系统性能。主要是指无线通信设备中处理高频射频信号的电路模块，位于天线和基带处理单元之间。它主要包括射频滤波器、低噪声放大器（LNA）、功率放大器（PA）、开关、衰减器、双工器（Duplexer）等组件。射频前端的基本作用是对从天线接收到的高频射频信号进行初步处理（如放大与滤波），以及将基带信号转换并放大后发送至天线，实现信号的有效传输和接收。射频前端的组成与功能低噪声放大器（LNA）放大接收到的微弱射频信号，同时尽量抑制自身产生的噪声，提升信号的质量和信噪比，为后续基带处理提供清晰信号。功率放大器（PA）负责将基带信号转换后的射频信号放大到足够的功率级别，以便有效辐射到空间，保证通信距离和信号覆盖。滤波器用以选择所需频段内的信号，滤除多余的杂散信号和干扰，确保前端接收和发送的频率纯净。开关与切换器用于在收发模式之间切换信号路径，也可实现多天线或多频段系统的信号切换。双工器/复用器允许同一天线同时进行发送和接收，分离上下行信号路径，提高频谱利用率。射频前端技术的基本原理射频前端工作的核心在于对高频信号的精确处理和控制：射频信号的放大与滤波通过LNA和PA实现接收信号的低噪声放大和发射信号的高功率放大，确保信号在链路中不被弱化或失真。滤波器有效抑制邻频带噪声和干扰，增强信号的选择性。阻抗匹配前端各模块间及与天线的阻抗匹配至关重要，匹配良好可最大化功率传输效率，减少反射和信号损耗。频率复用与隔离通过双工器和开关实现发送与接收频率的隔离，同时多路切换保证多个信号源或者频段的协同工作。噪声控制射频前端设计的重点之一是降低自身产生的噪声，尤其是LNA部分，通过选用高性能晶体管和低噪声电路设计，提升通信信号的信噪比。综上所述，射频前端是无线通信系统中实现高效信号收发的关键模块，其核心原理涵盖信号的放大、滤波、匹配及切换。
