ZT-394分路器/汇流器面板的特性应用及尺寸图

2025/2/24 13:48:37
浏览次数: 11

Mini-Circuits面板安装结构可在复杂的大容量测试设置中对电缆线路和连接进行干净、有序的管理。多个连接器适配器、功率分配器、定向耦合器和其他重要的射频组件和测试配件可以有效地集成在测试系统中。可根据要求提供自定义配置。

ZT-394分路器/汇流器面板的特性应用及尺寸图

ZT-394是一种机架安装的16路分路器/合路器，只需要1U的机架空间。600-6000MHz的宽工作带宽覆盖了蜂窝和卫星通信信号频率的关键部分，具有低插入损耗和端口之间的高隔离度。

SMA连接器的方向支持机架内的直通连接，前面板上的端口1-16和可从后部访问的总端口。

特性

机架式射频分路器/合路器面板

1U机架空间内的16路分流器

直列式连接器配置

宽带宽

应用

生产测试设置

卫星通信信号分配

蜂窝测试应用

5G FR1、蓝牙和WiFi信号分配

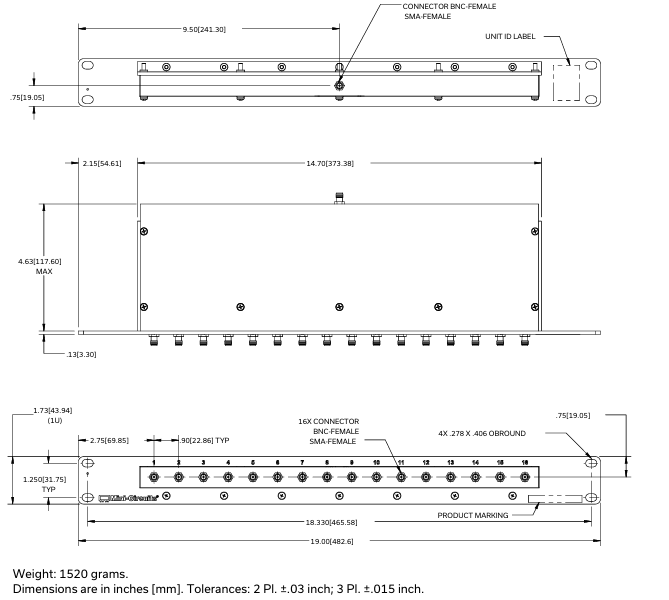

尺寸图

ZT-394分路器/汇流器面板的特性应用及尺寸图
