ZTDAT-4-18G63S以太网4通道衰减器的特性应用及尺寸

2025/2/24 13:53:25
浏览次数: 9

Mini-Circuits的ZTDAT系列多通道可编程衰减器系统非常适合各种信号电平控制应用，包括传输损耗模拟、信号衰落和MIMO测量。ZTDAT-4-18G63S的工作频率为100 MHz至18 GHz，4个双向衰减器通道之间的隔离度通常大于95 dB。每个通道都可以在0到63 dB的衰减范围内独立控制，分辨率为0.25 dB。

ZTDAT-4-18G63S以太网4通道衰减器的特性应用及尺寸

该系统安装在一个紧凑的1U高19英寸机架式机箱中，前面板上有SMA母连接器，后面板上有电源和控制连接。该系统可以通过USB或以太网（支持HTTP和Telnet协议）进行控制。

特性

超宽的频率覆盖范围，高达18 GHz

4个独立可编程通道

每信道0-63 dB衰减，步长为0.25 dB

配置自动扫描、跳频和衰落序列

方便的机架式机箱

以太网和USB控制

应用

台式和机架式自动化测试系统

5G、FR1和FR3、WiFi 6E MIMO、UWB、蓝牙

军用无线电、雷达和电子战

微波无线电和蜂窝基础设施

传输损耗、信号衰落和蜂窝切换测试

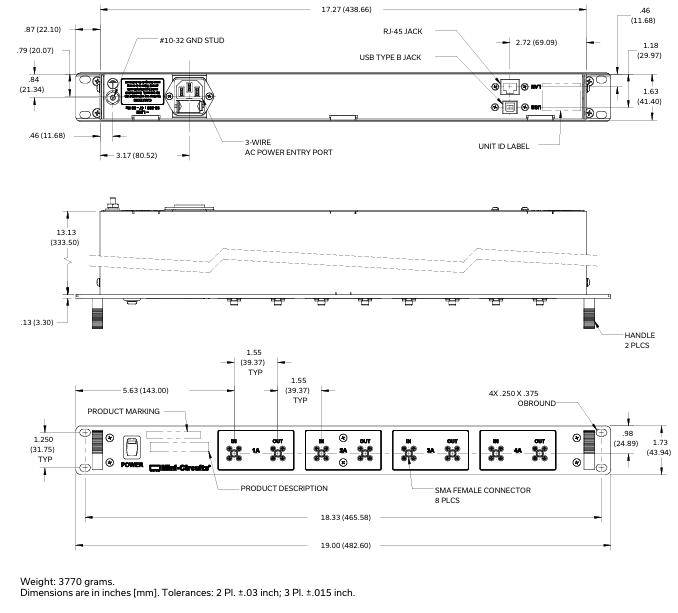

尺寸图

ZTDAT-4-18G63S以太网4通道衰减器的特性应用及尺寸
