ZB8PD-2000-S+合路器的规格参数、特性应用及尺寸图

2025/2/26 13:30:28

浏览次数: 55

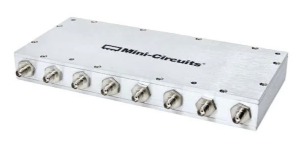

ZB8PD-2000+是Mini-Circuits的一款合路器，其工作频率最小800MHz，最大2000MHz，最大1.7dB插入损耗，符合ROHS标准。

规格参数

产品类型:Signal Conditioning

产品:Splitters/Combiners

频率:2 GHz

频率范围:800 MHz to 2 GHz

阻抗:50 Ohms

端接类型:SMA

封装 / 箱体:179.32 mm x 79.5 mm x 22.35 mm

最小工作温度:- 55 C

最大工作温度:+ 100 C

系列:ZB8PD

封装:Tray

商标:Mini-Circuits

介入损耗:0.8 dB

安装:Connector

特性

•宽带，800至2000 MHz

•插入损耗低，典型值为0.8 dB。

•良好的隔离，典型值为26 dB。

•高达10W的电源输入

•坚固的屏蔽外壳

应用

•蜂窝

•PCS/DCS

•通信系统

•全球定位系统

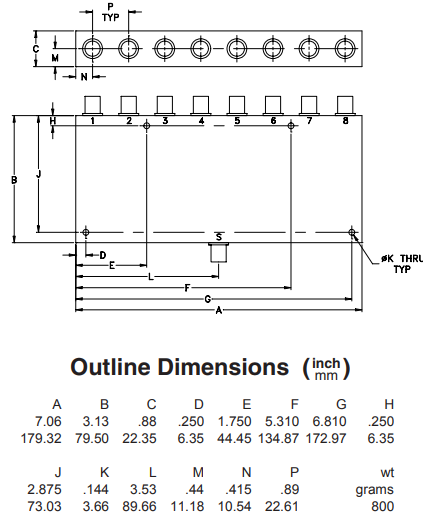

尺寸图
