HFCN-2652+高通滤波器的规格参数、特性应用及尺寸图

2025/2/26 13:49:33
浏览次数: 31

Mini-Circuits的HFCN-2652+是一种微型低温共烧陶瓷（LTCC）高通滤波器，通带为26.5至58GHz，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供1.29dB的典型插入损耗。该滤波器采用微小的1206陶瓷外形，非常适合密集的信号链PCB布局，可以补充MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

HFCN-2652+高通滤波器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:High Pass Filters

频率:26.5 GHz to 58 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:HFCN

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:2.5 dB

特性

通带，26.5至58GHz

典型低插入损耗。1.29dB

典型回波损耗。15.1dB

典型的阻带拒绝。18.7dB

功率处理，1W

应用

测试和测量设备

卫星通信

5G毫米波无线电系统

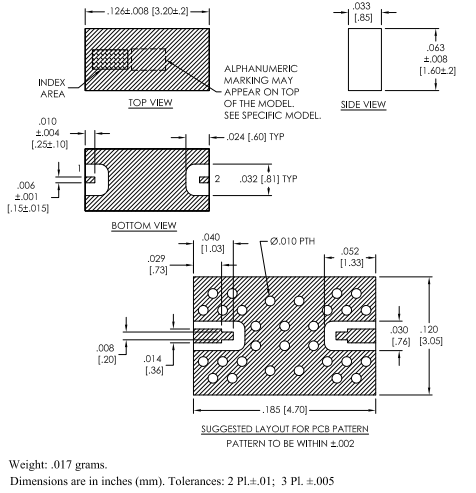

尺寸图

HFCN-2652+高通滤波器的规格参数、特性应用及尺寸图

HFCN-2652+高通滤波器的规格参数、特性应用及尺寸图
