HFCG-740+高通滤波器的规格参数、特性应用及尺寸图

2025/2/26 14:02:18
浏览次数: 5

Mini-Circuits的HFCG-740+是一种微型低温共烧陶瓷（LTCC）高通滤波器，通带为880至7000 MHz，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了0.7 dB的典型插入损耗。采用微小的0805陶瓷外形，非常适合密集的信号链PCB布局，可以补充MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

HFCG-740+高通滤波器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:High Pass Filters

频率:7 GHz

频率范围:880 MHz to 7 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:2 mm x 1.25 mm x 0.95 mm

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:HFCG

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:0.6 dB

安装:Board Mount

特性

插入损耗，典型值0.7 dB。

阻带抑制，典型值47dB。

通带回波损耗，典型值11dB。

0805表面安装占地面积

功率处理：2 W

应用

测试和测量设备

雷达、电子战和电子对抗防御系统

5G MIMO和回程无线电

5G 6GHz以下和WiFi 6E

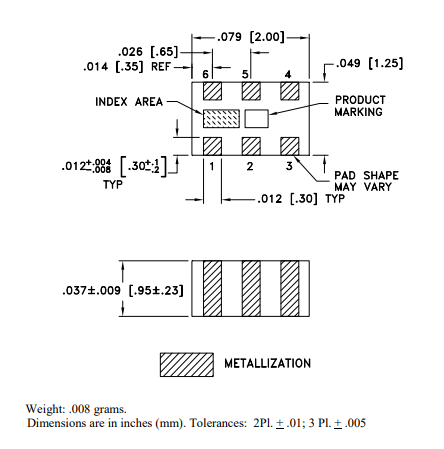

尺寸图

HFCG-740+高通滤波器的规格参数、特性应用及尺寸图
在线留言询价
