ZHFW-K7000+高通滤波器的规格参数、特性应用及尺寸图

2025/2/26 14:40:27
浏览次数: 9

ZHFW-K7000+是一款内置于宽带连接器封装中的50欧姆高通滤波器。这些单元覆盖7.6-20GHz带宽，在通带内具有良好的匹配性，在阻带内具有很好的抑制性。ZHFW-K7000+具有低插入损耗和出色的功率处理能力。它可处理高达2.5 W的射频输入功率，并提供从-55°C到125°C的宽工作温度范围。

规格参数

产品类型:Signal Conditioning

产品:High Pass Filters

频率:20 GHz

带宽:7.6 GHz to 20 GHz

阻抗:50 Ohms

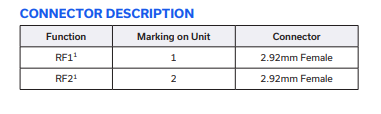

端接类型:2.92 mm

封装 / 箱体:17.1 mm x 15.2 mm x 10 mm

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:ZHFW

封装:Tray

商标:Mini-Circuits

介入损耗:2.2 dB

特性

低插入损耗，典型值为1.4 dB

回波损耗，典型值11dB

阻带抑制，典型值45dB

宽带连接包

功率处理：2.5瓦

应用

测试和测量设备

军事应用

电信和Bradband无线系统

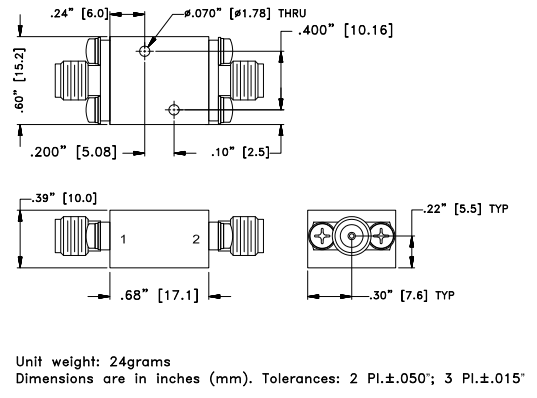

尺寸图

ZHFW-K7000+高通滤波器的规格参数、特性应用及尺寸图

ZHFW-K7000+高通滤波器的规格参数、特性应用及尺寸图
