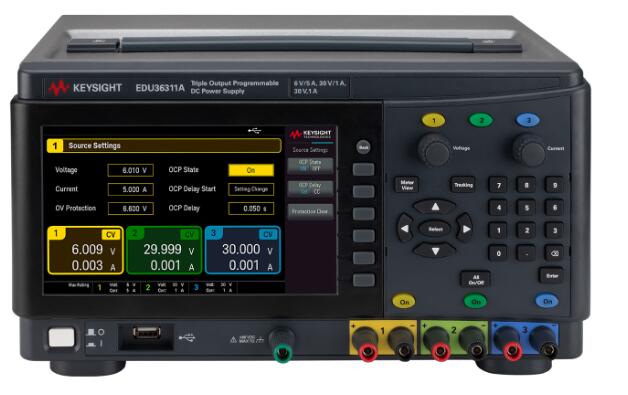

当您需要快速确定功率二极管的正向电压时，请使用台式电源。具有精确测量系统的台式电源，例如Keysight EDU36311A Smart Bench Essentials DC电源，如图1所示，可以施加已知电压并精确测量其随后的输出电流。
EDU36311A

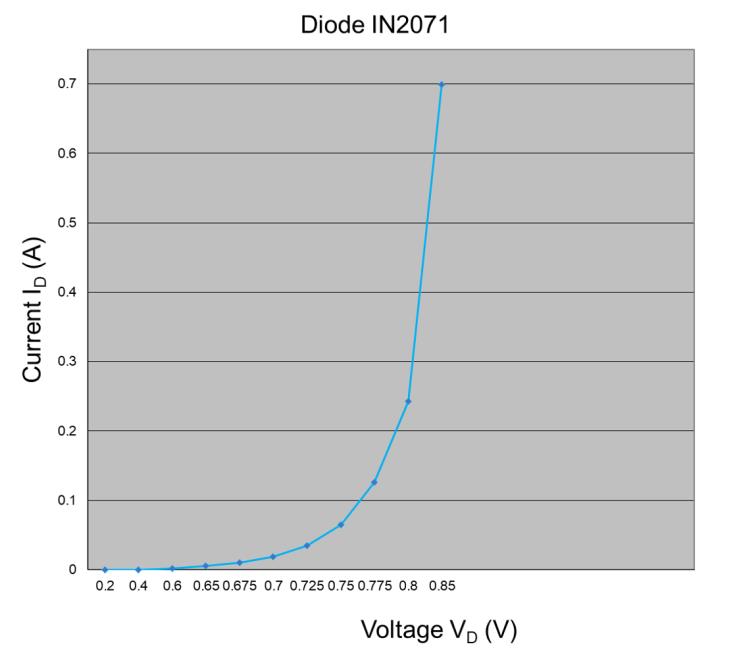

要测试功率二极管，请从低电压开始并测量电流。然后增加电压并测量产生的电流。经过几次测量后，在Excel中绘制结果图形，如图2所示。
二极管IV曲线
自动化任务
Excel的VBA编程以及是德科技的免费Connection Expert可以自动完成此任务。Connection Expert识别仪器的地址，并将SCPI命令通过其库传递到电源。EDU36311A提供USB和以太网，可实现简单的PC连接。放置好接口电缆后，Connection Expert软件将查找电源及其地址。
包含示例程序的电子表格已附加到此博客。
打开电子表格：

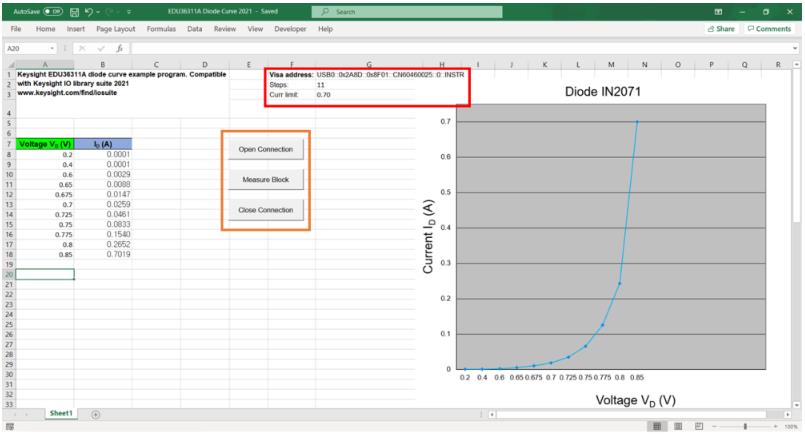

更新仪器地址，步数和电流限制，在图3的红色框中突出显示。
编辑列A中的测试电压。
橙色框中的控件调用VBA子例程，这些例程从打开仪器连接，运行测量模块例程，最后关闭仪器连接开始。
缩放并标记测试二极管的图形。
具有VBA控件的Excel电子表格
如果您想了解有关该程序如何工作的更多信息，请查看白皮书“使用电源生成晶体管曲线”。它包括测试晶体管的代码以及其工作方式的描述。
