Microchip的LAN9514是业界首款完全集成的高速USB 2.0集线器和高性能10以太网控制器。LAN9514专为系统架构师设计，在单个封装中提供低成本、节能、占地面积小的USB到以太网和多端口USB连接解决方案。
LAN9514包含一个高速USB 2.0集线器，带有四个完全集成的下游USB 2.0 PHY、一个集成的上游USB 2.0 PHY，一个10以太网MAC控制器和一个EEPROM控制器。它提供Microchip最高级别的USB 2.0和10以太网合规性和互操作性。此外，与分立的竞争解决方案相比，LAN9514设备通过利用现有的USB堆栈简化了系统设计，并将PCB占地面积减少了65%。由于以太网和USB连接端口的路由和放置的灵活性，基于USB的网络技术为传统PCIExpress网络解决方案提供了一种经济高效的智能设计替代方案。
特性
•完全集成的4端口高速USB 2.0集线器和10以太网控制器
•提供24MHz时钟输出，用于连接额外的USB集线器
•支持多种操作系统，包括：Windows®7、Windows XP、Windows Vista®、Windows CE、Windows Mobile®、Linux®和Mac®等
•提供工业温度范围（-40°至85°C）选项（LAN9514i）

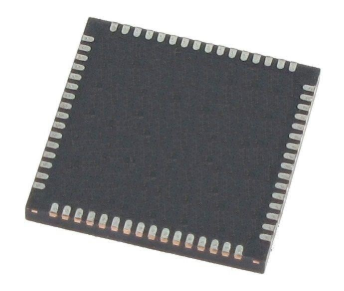

•紧凑型9x9mm，符合RoHS标准，64针QFN封装
•无EEPROM设计选项有助于降低BOM成本
•集线器功能：
•四个（LAN9514）USB 2.0下游端口
•每个下游端口都有专用的事务转换器（TT），可在混合速度USB环境中实现更高的数据吞吐量
•独特的PHYBost技术可在下游端口收发器中实现可编程的四级USB信号驱动强度
•以太网功能：
•10/100以太网控制器支持多种电源管理唤醒功能，包括Magic Packet™、局域网唤醒（WOL）和链路状态更改
应用
·扩展坞
·上网本和超移动PC（UMPC）
·移动互联网设备（MID）
·游戏机
·便携式消费设备
·数字电视（DTV）
·Blu-ray Disc™播放器
·机顶盒（STB）
·网络打印机
·嵌入式系统

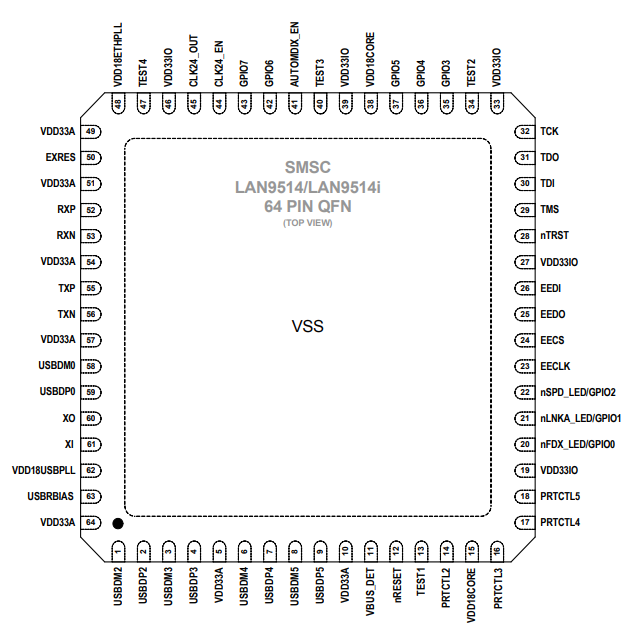

引脚图
