LMV331-Q1​德州仪器比较器的规格参数及引脚图

2025/2/27 13:43:41
浏览次数: 5

LMV331-Q1是单路比较器版本。对于便携式消费产品的电路设计而言，在低电压工作、低功耗、节省空间和价格是主要规格要求的应用中，LMV331 - Q1是最具成本效益的解决方案。这些器件提供的规格达到或超过了人们所熟知的LM339和LM393器件，并且功耗仅为后者的几分之一。

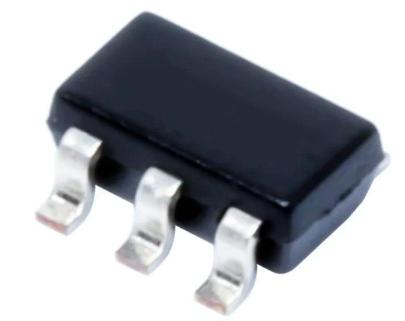

LMV331-Q1德州仪器比较器的规格参数及引脚图

规格参数

安装风格:SMD/SMT

封装 / 箱体:SOT-23-5

通道数量:1 Channel

输出类型:Open Collector, Open Drain

响应时间:300 ns

比较器类型:General Purpose

电源电压-最小:2.7 V

电源电压-最大:5.5 V

工作电源电流:100 uA

每个通道的输出电流:10 mA

Vos - 输入偏置电压 :7 mV

Ib - 输入偏流:250 nA

最小工作温度:- 40 C

最大工作温度:+ 125 C

高度:1.15 mm

输入类型:Differential

Ios - 输入偏置电流 :50 nA

长度:2.9 mm

工作电源电压:2.7 V to 5.5 V

Vcm - 共模电压:- 100 mV to 4.2 V

电压增益 dB:93.98 dB

宽度:1.6 mm

单位重量:6.300 mg

特性

•具备汽车应用资格

•2.7V和5V性能

•低电源电流

-LMV331。典型60µA

•输入共模电压范围包括接地

•低输出饱和电压。200 mV典型值

•开放式收集器输出，实现最大灵活性

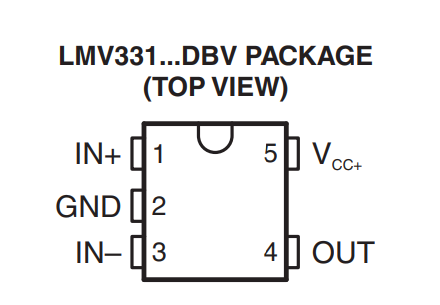

引脚图

LMV331-Q1德州仪器比较器的规格参数及引脚图
