ESP32-D0WDQ6射频片上系统芯片的概述及引脚图

2025/2/27 14:01:34

浏览次数: 39

ESP32是一款采用台积电（TSMC）超低功耗40纳米技术设计的单芯片2.4 GHz Wi - Fi和蓝牙组合芯片。它旨在实现最佳的功耗和射频性能，在各种应用场景和电源状况下展现出稳健性、多功能性和可靠性。

ESP32系列芯片包括ESP32 - D0WD - V3、ESP32 - D0WDQ6 - V3、ESP32 - D0WD、ESP32 - D0WDQ6、ESP32 - D2WD、ESP32 - S0WD和ESP32 - U4WDH，其中ESP32 - D0WD - V3、ESP32 - D0WDQ6 - V3和ESP32 - U4WDH基于ECO V3晶圆。

规格参数

核心:LX6

工作频率:2.4 GHz

最大数据速率:150 Mbps

输出功率:20.5 dBm

灵敏度:- 75 dBm

电源电压-最小:2.3 V

电源电压-最大:3.6 V

接收供电电流:95 mA to 100 mA

传输供电电流:240 mA

程序存储器大小:448 kB

最小工作温度:- 40 C

最大工作温度:+ 125 C

封装 / 箱体:QFN-48

封装:Reel

封装:Cut Tape

ADC分辨率:12 bit

商标:Espressif Systems

数据总线宽度:32 bit

数据 RAM 大小:16 kB, 520 kB

数据 Ram 类型:SRAM

接口类型:CAN, I2C, I2S, SDIO, SPI, UART

长度:6 mm

最大时钟频率:240 MHz

湿度敏感性:Yes

安装风格:SMD/SMT

ADC通道数量:18 Channel

输入/输出端数量:34 I/O

定时器数量:2 Timer

特性

·两个或一个可以单独控制的 CPU 内核，时钟频率可调，范围从 80 MHz 到 240 MHz

·+19.5 dBm 天线端输出功率，确保良好的覆盖范围

·传统蓝牙支持 L2CAP，SDP，GAP，SMP，AVDTP，AVCTP，A2DP (SNK) 和 AVRCP (CT) 协议

·低功耗蓝牙 (BLE) 支持 L2CAP, GAP, GATT, SMP, 和 GATT 之上的 BluFi, SPP-like 协议等

·低功耗蓝牙连接智能手机，发送低功耗信标，方便检测

·睡眠电流小于 5 μA，适用于电池供电的可穿戴电子设备

·外设包括电容式触摸传感器，霍尔传感器，低噪声放大器，SD 卡接口，以太网，高速 SPI，UART，I2S 和 I2C

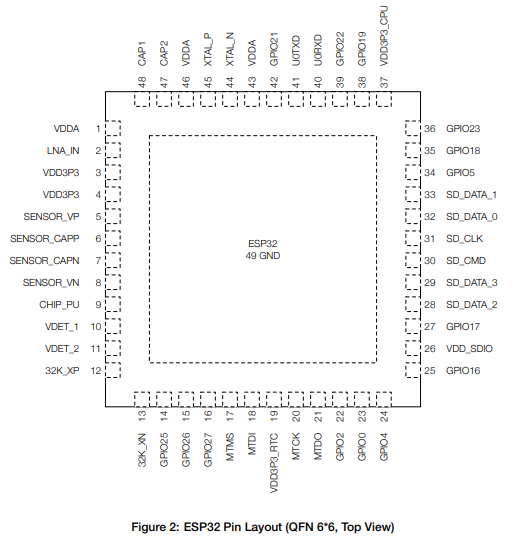

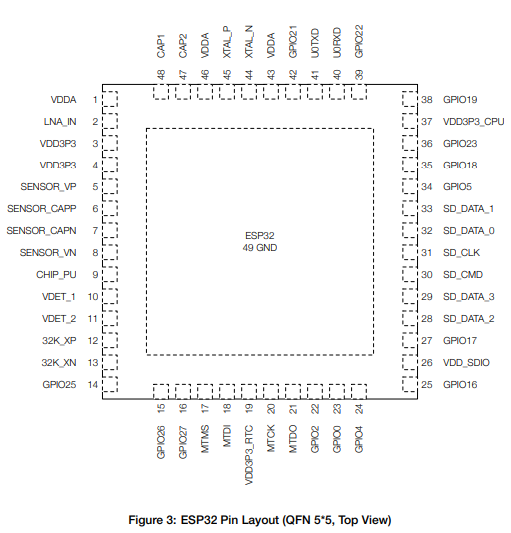

引脚图
