TLIN1028-Q1 是一款本地互连网络 (LIN) 物理层收发器，符合 LIN 2.2AISO/DIS 17987–4 标准，具有集成的低压降 (LDO) 稳压器。
此 LIN 系统基础芯片 (SBC) 通过为功率微处理器、传感器或其他器件提供电流高达 70mA (D) 或 125mA（DRB 和 DDA）的 3.3V 或 5V 电压轨，来降低系统的复杂性。TLIN1028-Q1 具有经过优化的限流波形整形驱动器，可降低电磁辐射 (EME)。TLIN1028-Q1 将 TXD 输入上的 LIN 协议数据流转化为 LIN 总线信号。接收器将数据流转化为逻辑电平信号，此信号通过开漏 RXD 引脚发送到微处理器。
规格参数
电源电压-最大:28 V
电源电压-最小:5.5 V
最小工作温度:- 40 C
最大工作温度:+ 125 C
安装风格:SMD/SMT
封装 / 箱体:VSON-8
封装:Reel
封装:Cut Tape
商标:Texas Instruments
数据速率:20 kb/s
湿度敏感性:Yes
通道数量:1 Channel
接收机数量:1 Receiver
工作电源电压:5.5 V to 28 V
特性
• AEC-Q100（1 级）：符合汽车应用要求
• 符合本地互连网络 (LIN) 物理层规范 ISO/DIS 17987-4，并符合适用于 LIN 的 SAE J2602 推荐实践要求
• 提供功能安全
• 可帮助进行功能安全系统设计的文档
• 支持 12V 应用
• 宽工作范围
• ±58V LIN 总线故障保护
• 支持 3.3V 或 5V 的 LDO 输出
• 睡眠模式：超低电流消耗允许以下类型的唤醒事件：
• LIN 总线或通过 EN 引脚的本地唤醒
• 上电和断电无干扰运行
• 保护特性：
• ESD 保护、VSUP 欠压保护
• TXD 显性超时 (DTO) 保护、热关断
• 系统级未供电节点或接地断开失效防护
• VCC 电源高达 125mA，采用 DRB 和 DDA 封装
• 采用 SOIC (8) 和 HSOIC (8) 封装以及无引线 VSON (8) 封装，具有改善的自动光学检测 (AOI) 功能
应用
•车身电子设备和照明
•混合动力、电动和动力总成系统
•汽车信息娱乐和集群
•电器

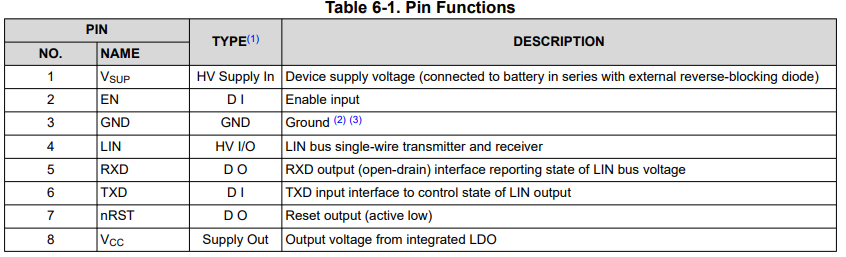

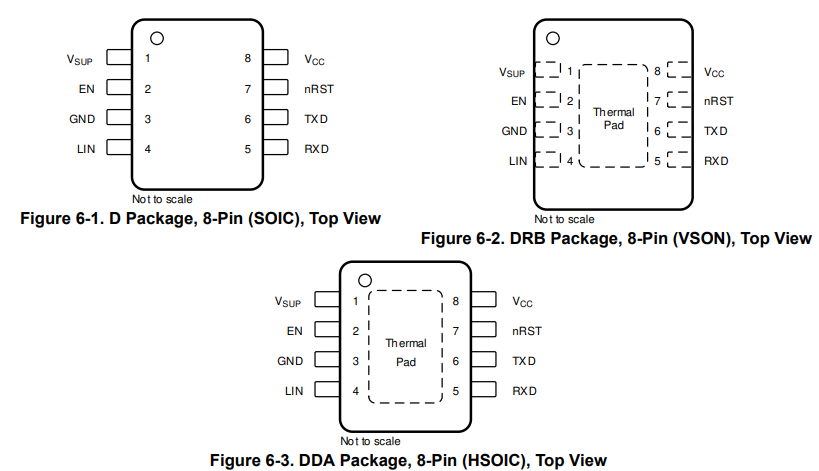

引脚图
