8位微控制器PIC18F97J60-I/PT的规格参数、特性及引脚图

2025/2/27 14:16:33

浏览次数: 10

PIC18F97J60-I/PT是Microchip一款功能丰富的PIC18微控制器，集成10Mbps以太网通信外设。这种单芯片解决方案非常适合需要远程控制和监控的应用。目标应用包括工业自动化、楼宇自动化、家庭控制、安全和仪表。

规格参数

核心:PIC18

程序存储器大小:128 kB

数据 RAM 大小:3.72 kB

封装 / 箱体:TQFP-100

最大时钟频率:41.667 MHz

ADC分辨率:10 bit

输入/输出端数量:70 I/O

电源电压-最小:2 V

电源电压-最大:2.7 V

安装风格:SMD/SMT

数据总线宽度:8 bit

最小工作温度:- 40 C

最大工作温度:+ 85 C

ADC通道数量:16 Channel

计时器/计数器数量:5 Timer

处理器系列:PIC18

产品:MCUs

产品类型:8-bit Microcontrollers - MCU

单位重量:657 mg

特性

•兼容IEEE 802.3的以太网控制器

•与10/100/1000Base-T网络完全兼容

•集成MAC和10BASE-T物理层

•高达128KB的闪存

•8KB以太网缓冲区

•支持单播、多播和广播数据包

•可编程唤醒多种数据包格式，包括Magic packet®、单播、多播、广播、特定数据包匹配或任何数据包

•64/80/100引脚TQFP封装

•温度范围：-45°C至+85°C

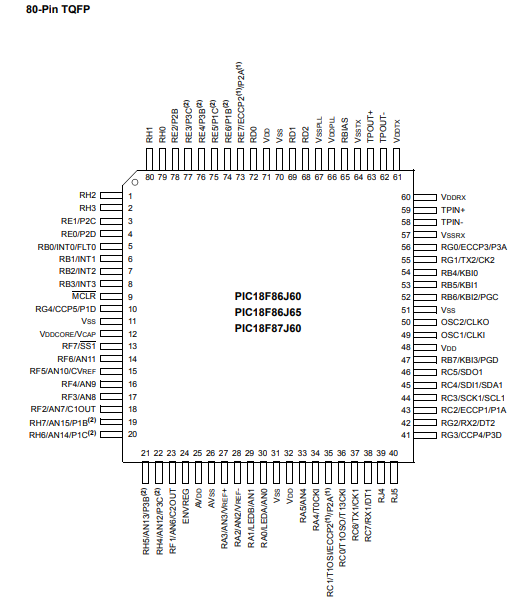

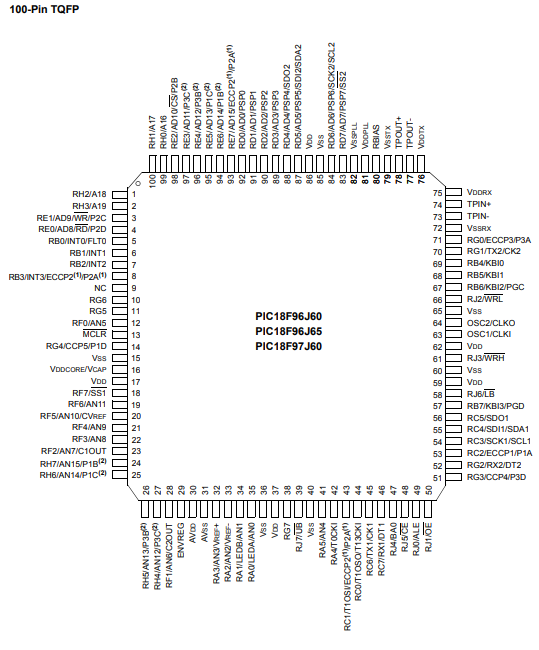

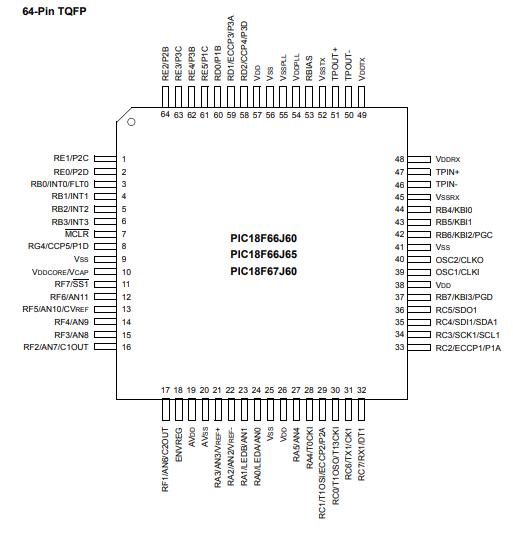

引脚图
