PHA-83W+宽带放大器的规格参数、特性应用及尺寸图

2025/2/28 13:25:34
浏览次数: 5

PHA-83W+（符合RoHS标准）是一款采用PHEMT技术制造的宽带放大器，在宽频范围内提供极高的动态范围，并具有出色的增益平坦度。此外，PHA-83W+在较宽的频率范围内具有良好的输入和输出回波损耗。PHA-83W+封装在SOT-89封装中，具有非常好的热性能。

PHA-83W+宽带放大器的规格参数、特性应用及尺寸图

规格参数

工作频率:50 MHz to 8 GHz

工作电源电压:5 V, 9 V

工作电源电流:115 mA

增益:10 dB, 14.2 dB

NF—噪声系数:4.9 dB, 5.4 dB

P1dB - 压缩点:13.2 dBm, 18.5 dBm

OIP3 - 三阶截点:20.9 dBm, 31.9 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:PHA

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

输入返回损失:20 dB, 23 dB

通道数量:1 Channel

Pd-功率耗散:1.58 W

特性

超宽带，50 MHz至8 GHz

典型增益平坦度15.7±1.4 dB。

高线性度，+23.3 dBm P1dB和+35.5 dBm OIP3

稳健的ESD性能（1B级）

应用

无线网络

无线局域网

LTE

WiMAX

S波段雷达

C波段卫星通信

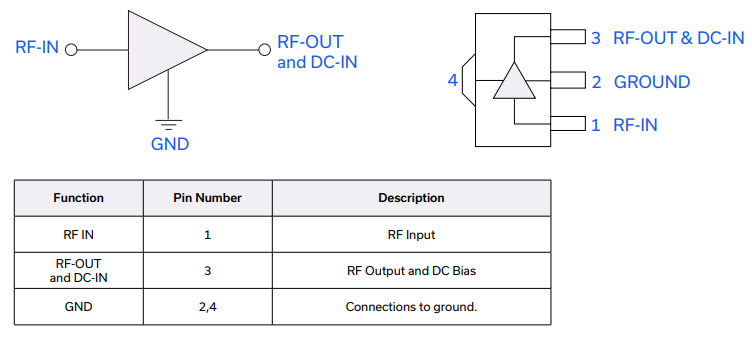

尺寸图

PHA-83W+宽带放大器的规格参数、特性应用及尺寸图
