RLP-176+低通滤波器的规格参数、特性应用及尺寸图

2025/2/28 13:28:05

浏览次数: 6

RLP-176+是Mini-Circuits的一款低通滤波器芯片，中心或截止频率（fo/fc）为191MHz，符合ROHS标准，金属，外壳GP731，8针。

规格参数

产品类型:Signal Conditioning

产品:Low Pass Filters

频率:DC to 176 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:8.89 mm x 8.89 mm x 2.54 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:RLP

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1.23 dB

单位重量:9.770 g

特性

•高拒绝率

•插入损耗急剧下降

•出色的驻波比，典型值为1.1:1。@通带

•可水洗

应用

•无线通信

•接收器/发射器

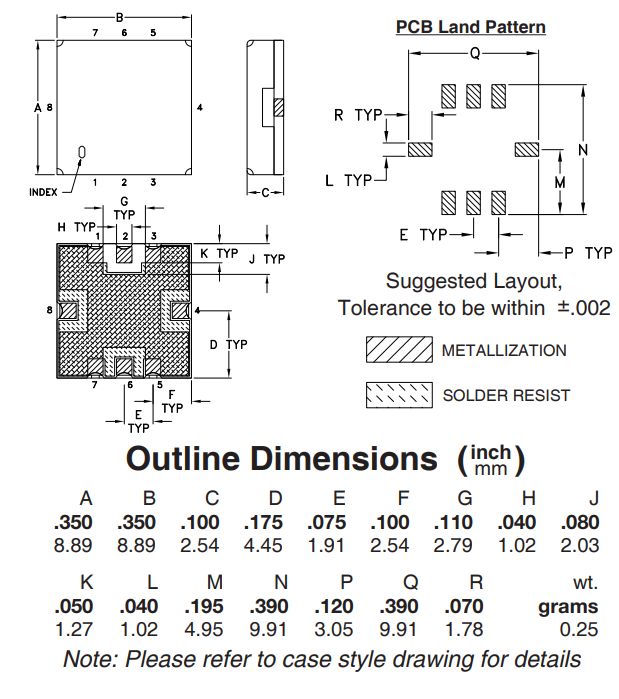

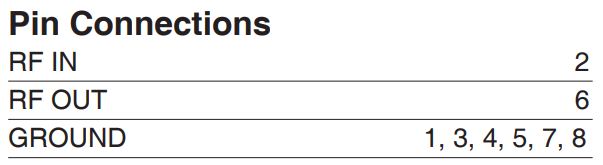

尺寸图
