AD8397内置两个电压反馈型运算放大器，能够以出色的线性度驱动高负载。共发射极、轨到轨输出级的输出电压能力优于典型发射极-跟随器输出级，驱动25 Ω负载时摆幅可以达到任一供电轨的0.5 V范围以内。低失真、高输出电流和宽输出动态范围使AD8397特别适合要求高负载上大信号摆幅的应用。

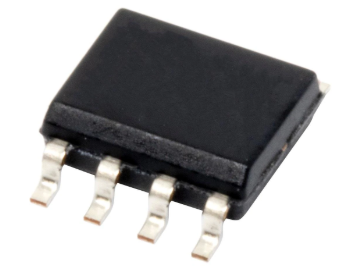

AD8397采用ADI公司的高速超快速互补双极性高压(XFCB-HV)工艺制造，高带宽和快速压摆率特性使失真降至较低。AD8397采用标准8引脚SOIC_N封装；针对较高功耗应用，还提供散热增强型8引脚SOIC_N_EP封装。两种封装的工作温度范围均为−40°C至+85°C。
规格参数
通道数量:2 Channel
GBP-增益带宽产品:35 MHz
SR - 转换速率 :53 V/us
电压增益 dB:88 dB
CMRR - 共模抑制比:- 80 dB
每个通道的输出电流:310 mA
Ib - 输入偏流:900 nA
Vos - 输入偏置电压 :1 mV
电源电压-最大:24 V
电源电压-最小:3 V
工作电源电流:7 mA
最小工作温度:- 40 C
最大工作温度:+ 85 C
封装 / 箱体:SOIC-8
封装:Tube
放大器类型:Line Driver ADSL2
商标:Analog Devices
双重电源电压:5 V to 12.6 V
高度:1.65 mm
长度:4.9 mm
最大双重电源电压:12.6 V
最小双重电源电压:1.5 V
工作电源电压:3 V to 24 V
特性
• 双路运算放大器
• 电压反馈
• 宽电源电压范围：3 V至24 V
• 轨到轨输出
• 输出摆幅达到供电轨0.5 V范围内
• 高线性输出电流
• 310 mA(峰值，32 Ω，±12 V电源)，无杂散动态范围(SFDR)：-80 dBc
应用
• 双绞线线路驱动器
• 音频应用
• 通用交流应用
尺寸图
