ADG736是一款单芯片器件，内置两个独立可选的CMOS单刀双掷(SPDT)开关。这些开关采用亚微米工艺设计，具有低功耗、高开关速度、低导通电阻、低泄漏电流和宽输入信号带宽特性。导通电阻曲线在整个模拟信号范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。同时较快的开关速度使该器件适合视频信号切换应用。
ADG736采用1.8 V至5.5 V单电源供电，因此非常适合便携式电池供电仪表应用。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG736为先开后合式开关。ADG736采用10引脚MSOP封装。
规格参数
安装风格:SMD/SMT

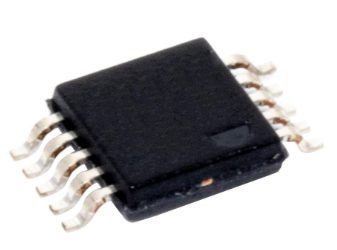

封装 / 箱体:MSOP-10
通道数量:2 Channel
配置:2 x SPDT
导通电阻—最大值:4 Ohms
电源电压-最小:1.8 V
电源电压-最大:5.5 V
运行时间—最大值:16 ns
空闲时间—最大值:8 ns
最小工作温度:- 40 C
最大工作温度:+ 125 C
系列:ADG736
封装:Tube
商标:Analog Devices
高度:0.85 mm
长度:3 mm
Pd-功率耗散:5 uW
特性
• 1.8 V至5.5 V单电源供电
• 汽车应用温度范围：-40℃至+125℃
• 导通电阻：2.5 Ω（典型值）
• 低导通电阻平坦度
• −3 dB带宽：> 200 MHz
应用
USB 1.1信号切换电路
手机
个人数字助理
电池供电系统
通信系统
取样和保持系统
音频信号路由
音频和视频切换
机械簧片继电器更换

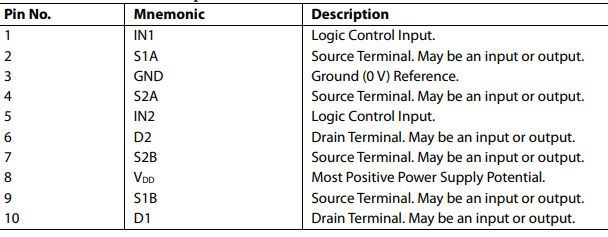

引脚图
