NC7SZ125M5X安森美缓冲器的规格参数、特性及引脚图

2025/2/28 14:05:15
浏览次数: 9

NC7SZ125是带3态输出的单通道缓冲器，属于飞兆TinyLogic®中的超高速(UHS)系列。 该器件采用先进的CMOS技术制造，实现了超高速度和高输出驱动，同时能在很宽的VCC工作范围内保持较低的静态功耗。 该器件额定工作范围为1.65V到5.5V。 当VCC为0V时，输出和输出处于地电压上高阻抗状态。 输入可承受最高6V的电压，且独立于VCC工作电压。 处于3态条件时，输出可承受VCC以上的电压。

NC7SZ125M5X安森美缓冲器的规格参数、特性及引脚图

规格参数

逻辑系列:TinyLogic UHS

输入线路数量:1 Input

输出线路数量:1 Output

极性:Non-Inverting

封装 / 箱体:SOT-23-5

高电平输出电流:- 32 mA

低电平输出电流:32 mA

静态电流:2 uA

电源电压-最小:1.65 V

电源电压-最大:5.5 V

工作电源电流:20 uA

最小工作温度:- 40 C

最大工作温度:+ 85 C

封装:Reel

封装:Cut Tape

封装:MouseReel

高度:1.3 mm

输入信号类型:Single-Ended

长度:3 mm

逻辑类型:CMOS

通道数量:1 Channel

工作电源电压:1.65 V to 5.5 V

特性

•超高速： 5V VCC时，tPD 2.6ns（典型值）变为50pF

•高输出驱动： 3V VCC时为± 24mA

•广泛的VCC工作电压范围： 1.65V至5.5V

•在3.3V VCC下工作时，符合LCX性能

•掉电高阻抗输入/输出

•耐过压输入促进5V至3V转换

•专有噪声/EMI消减电路

•超小型MicroPak™ 封装

•节省空间的SOT23和SC70封装

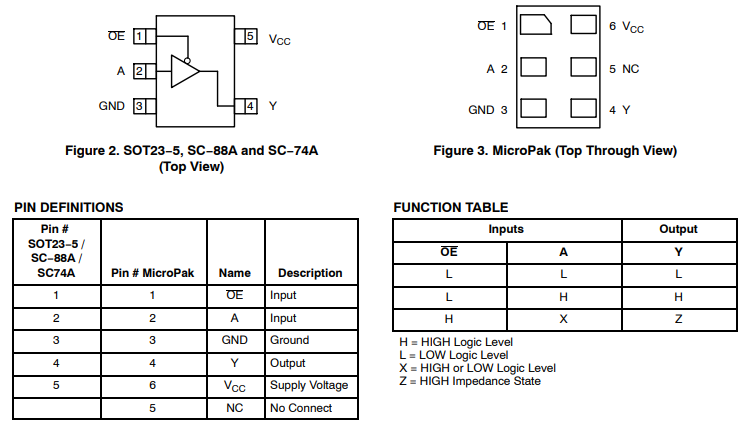

引脚图

NC7SZ125M5X安森美缓冲器的规格参数、特性及引脚图
