LDPQ-550-252+陶瓷双工器的规格参数、特性应用及尺寸图

2025/3/3 13:41:04
浏览次数: 5

Mini-Circuits的LDPQ-550-252+是一款微型低温共烧陶瓷（LTCC）双工器，低通带为DC550 MHz，高通带为1300-2500 MHz，支持各种应用。由于其坚固的单片结构，该模型在宽带上提供了0.4 dB的典型插入损耗。它采用1008陶瓷外形，是密集信号链PCB布局的理想选择，可以补充MMIC的尺寸和性能。LTCC制造工艺确保射频性能变化最小，同时提供非常适合高湿度和高温极端环境的产品。

LDPQ-550-252+陶瓷双工器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Diplexers

频率:2.5 GHz

频率范围:0 Hz to 2.5 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1008 (2520 metric)

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:LDPQ

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:0.4 dB, 0.6 dB

安装:Board Mount

特性

低插入损耗，典型值为0.4 dB

阻带抑制，典型值37dB

1008表面安装占地面积

功率处理：4 W

应用

军事应用

通信系统GSM和GPS

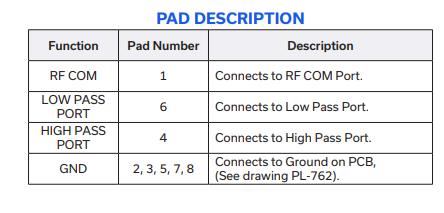

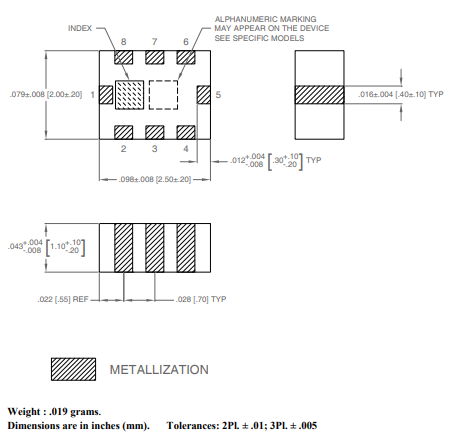

尺寸图

LDPQ-550-252+陶瓷双工器的规格参数、特性应用及尺寸图

LDPQ-550-252+陶瓷双工器的规格参数、特性应用及尺寸图
