SSG-44G-RC信号发生器的规格参数、特性应用及尺寸图

2025/3/3 13:55:32
浏览次数: 6

Mini-Circuits的SSG-44G-RC是一款工作频率为100 MHz至44 GHz的宽带信号发生器。在44 GHz时，其典型输出功率高达+14 dBm，是表征高功率毫米波组件和系统的理想信号源。配置CW/单音输出、脉冲宽度低至0.5µs的灵活脉冲序列或自动频率/功率扫描和跳频序列。

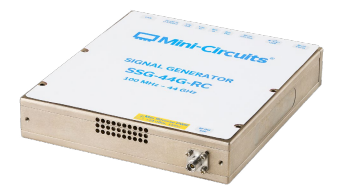

SSG-44G-RC信号发生器的规格参数、特性应用及尺寸图

SSG-44G-RC采用紧凑型封装开发，具有强大的软件控制和自动化功能，可为任何台架或生产测试应用提供经济高效的毫米波信号发生器和LO源。这是一个高质量、可重复和可靠的信号源，相位噪声低至44 GHz（-105 dBc典型值@100 kHz偏移），谐波抑制能力强（-30 dBc典型）。

规格参数

频率:44 GHz

设备类型:Signal Generator

自动幅度:0.1 GHz to 44 GHz

AC电源电压:11.4 V to 12.6 V

商标:Mini-Circuits

高度:25.4 mm

长度:142.24 mm

封装:Bulk

宽度:129.54 mm

特性

经济高效的毫米波信号源

高达+17 dBm的高输出功率

全频带相位噪声低

出色的谐波抑制能力，典型值为-30 dBc

CW和脉冲输出，脉冲宽度为0.5 us

紧凑型包装，通过U实现自动化

应用

5G FR1和FR2、WiFi 6E、毫米波无线电基础设施

半导体大功率老化和寿命测试

宽带LO源

台式信号发生器

自动化生产测试系统

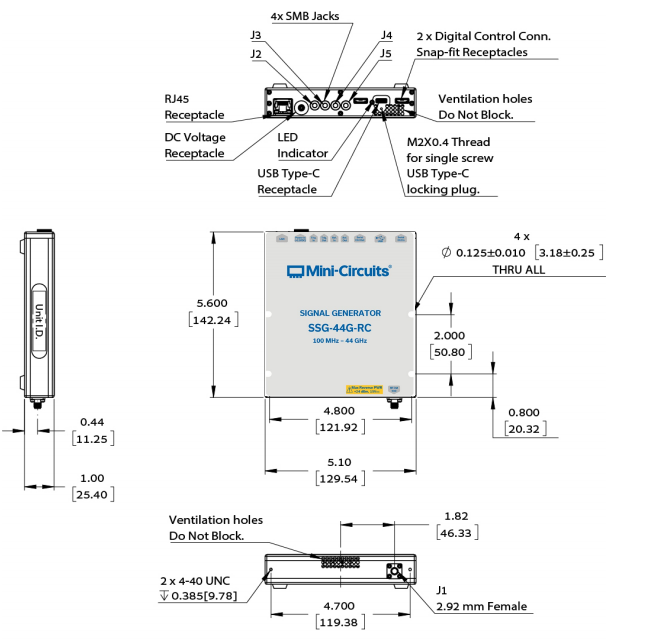

尺寸图

SSG-44G-RC信号发生器的规格参数、特性应用及尺寸图
