HFCG-440+高通滤波器的规格参数、特性及尺寸图

2025/3/4 13:29:19
浏览次数: 2

Mini-Circuits的HFCG-440+是一种微型低温共烧陶瓷（LTCC）高通滤波器，通带为550至6000 MHz，支持各种应用。由于其坚固的单片结构，该模型在宽带上提供了0.5 dB的典型插入损耗。该滤波器采用小的0805陶瓷形状因子，是密集信号链PCB布局的理想选择，可以补充MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

HFCG-440+高通滤波器的规格参数、特性及尺寸图

规格参数

产品类型:Signal Conditioning

产品:High Pass Filters

频率范围:550 MHz to 6 GHz

端接类型:SMD/SMT

封装 / 箱体:0805 (2012 metric)

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:HFCG

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:2.8 dB

安装:Board Mount

特性

典型插入损耗。0.5分贝

阻带抑制，典型。51分贝

典型通带回波损耗。11分贝

0805表面安装占地面积

功率处理：4 W

应用

测试和测量设备

雷达、电子战和电子对抗防御系统

5G MIMO和回程无线电

5G 6 GHz以下和WiFi 6E

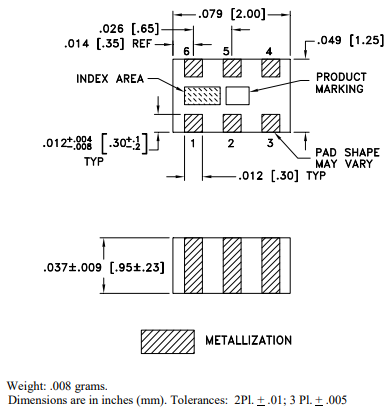

尺寸图

HFCG-440+高通滤波器的规格参数、特性及尺寸图

HFCG-440+高通滤波器的规格参数、特性及尺寸图
