COM-2G42G56K0+组合器的特性应用及尺寸图

2025/3/4 13:41:00

浏览次数: 5

Mini-Circuits的COM-2G42G56K0+是一款6路差分0˚/180˚非隔离组合器，可在2400至2500 MHz范围内提供非常高的功率处理和极低的插入损耗。它旨在最大限度地提高在ISM 2.45GHz频段和各种其他S频段应用中工作的高功率放大器和发电机的效率。

特性

高功率处理，高达7200W CW

插入损耗极低，典型值为0.1dB

低振幅不平衡（典型值0.1dB）和相位不平衡（标准值1º）

应用

RF能量发生器

工业供暖

等离子体发生器

S波段高功率放大器

磁控管功率分配器

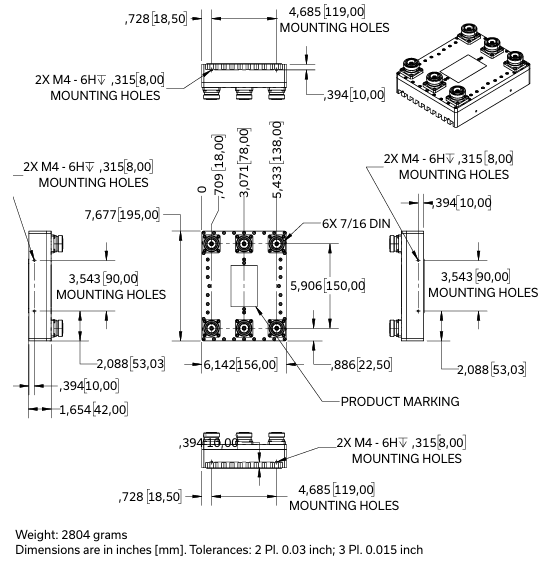

尺寸图
