ZT-8KFFL-KF50适配器配线架的特性应用及尺寸图

2025/3/4 13:48:34
浏览次数: 4

Mini-Circuits的面板安装结构在复杂、大容量的测试设置中为电缆线路和连接提供了干净、有组织的管理。多个连接器适配器、功率分配器、定向耦合器和其他重要的射频组件和测试配件可以有效地集成在测试系统中。可根据要求提供自定义配置。

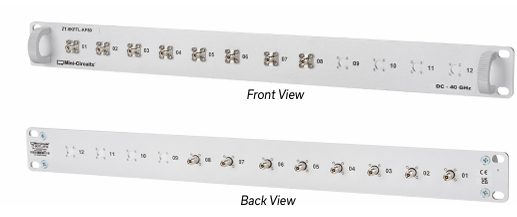

ZT-8KFFL-KF50适配器配线架的特性应用及尺寸图

ZT-8KFFL-KF50+将8个宽带适配器集成到一个紧凑的面板上，只需要1U的机架空间，前后有2.92mm的母连接器。

特性

机架式连接器接线板

1U机架空间内8 x 2.92 mm适配器

极好的回波损耗

平坦频率响应

应用

生产测试设置

简化电缆线路

射频电缆和设备的互连

尺寸图

ZT-8KFFL-KF50适配器配线架的特性应用及尺寸图
