ZVA-20543TC+温度补偿放大器的特性应用及尺寸图

2025/3/4 13:54:02
浏览次数: 6

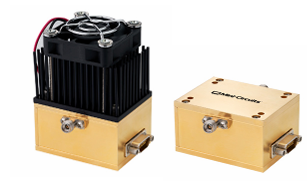

Mini-Circuits的ZVA-20543TC+是一款同轴、宽带、中等功率放大器，工作频率为20至54 GHz，可实时自动调整增益以抵消基板温度变化的影响。该型号在+10至+15 V的单一电源范围内运行，允许用户选择所需的工作电压。内部DC-DC转换电路在整个输入电压范围内保持一致的效率。该放大器集成了全套控制和诊断工具，如输出功率监测、放大器故障跟踪、内部温度监测、启用/禁用功能以降低功耗，并能够根据温度变化自我补偿增益。在定制的较窄带宽中，可以实现随温度变化的较小增益变化。

ZVA-20543TC+温度补偿放大器的特性应用及尺寸图

特性

温度增益稳定性

带有遥测功能的交互式GUI

高增益，典型值48 dB

集成子系统的理想选择

应用

宽带测试和仪器

5G-FR2毫米波测试

航空航天与国防

测试和测量

宽带电信

Ka波段卫星通信

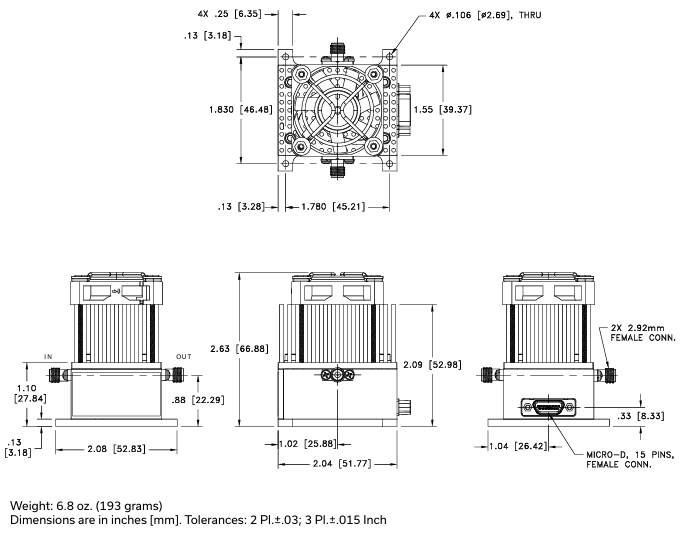

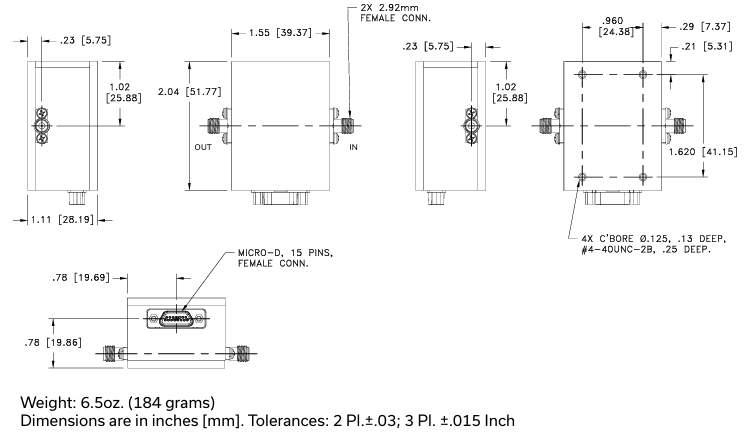

尺寸图

ZVA-20543TC+温度补偿放大器的特性应用及尺寸图

ZVA-20543TC+温度补偿放大器的特性应用及尺寸图
