SMIQ-134H+混频器的特性应用及尺寸图

2025/3/4 14:31:07
浏览次数: 6

SMIQ-134H+是使用GaAs HBT技术制造的无源宽带同相/正交（I/Q）混频器。SMIQ134H+可用作传输应用的单边带上变频器或接收器应用的图像抑制混频器。SMIQ-134H+非常适合需要固有抑制图像信号和杂散混频产物的宽带频率转换应用。混频器覆盖了10至30 GHz的RF和LO频率范围以及DC至7 GHz的IF频率范围的宽带。作为无源混频器，SMIQ-134H+的噪声系数低于有源混频器，为高性能应用提供了卓越的动态范围。混频器采用紧凑的4x4 mm 24引脚QFN型封装，无需直流偏压即可运行。

SMIQ-134H+混频器的特性应用及尺寸图

特性

宽带射频和本振，10至30 GHz

宽带中频，直流至7 GHz

出色的图像抑制，典型。31分贝c

典型的高LO-RF隔离。39分贝

高输入IP3，典型+25 dBm

可用作图像拒绝混合器和SSB转换器

4x4 mm，24导联QFN型封装

应用

测试和测量设备

5G毫米波和回程无线电

卫星通信

雷达、电子战和电子对抗防御系统

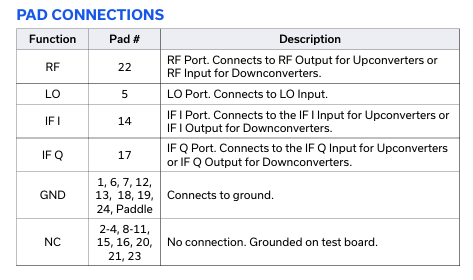

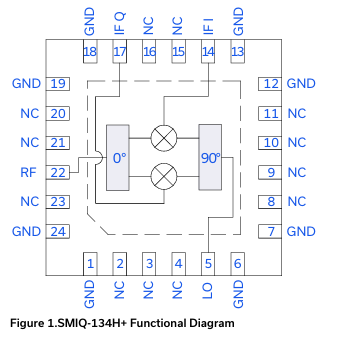

尺寸图

SMIQ-134H+混频器的特性应用及尺寸图

SMIQ-134H+混频器的特性应用及尺寸图
