ADRF5062射频开关亚德诺的概述参数及引脚图

2025/3/6 14:32:01

浏览次数: 3

ADRF5062是一种硅、非反射、差分SPDT开关。ADRF5062的工作频率为100 MHz至13 GHz，插入损耗低于1.0 dB，隔离度高于40 dB。ADRF5062具有射频输入功率处理能力，直通路径差分33dBm，端接路径差分30dBm，射频公共端口差分27dBm热切换。

当VSS连接到GND时，ADRF5062可以在±3.3V的双电源电压或+3.3V的单电源电压下工作。ADRF5062采用互补金属氧化物半导体（CMOS）兼容和低压晶体管逻辑（LVTTL）兼容的控制。ADRF5062具有启用控制功能，可实现所有关闭状态。

ADRF5062还可以在施加单个正电源电压（VoD）的情况下工作，同时将负电源电压（Vss）连接到地。在这种操作条件下，小信号性能得以保持，而开关特性、线性度和功率处理性能则有所降低。详见表2。

ADRF5062与ADRF5063低频截止版本引脚兼容，其工作频率为9 kHz至13 GHz。

ADRF5062采用20端子、3.0 mm×3.0 mm LGA封装，可在-40℃至+105℃的温度范围内运行。

特性

频率范围：100 MHz至13 GHz

非反射、差分、100Ω阻抗设计

插入损耗低

0.9 dB至10 GHz

1.0 dB至13 GHz

高隔离

>45 dB至10 GHz

>40 dB至13 GHz

输入线性度高

P0.1dB：典型值>34 dBm

IP3:65 dBm典型值

高功率处理

直通路径：典型33 dBm

终止路径：典型30 dBm

热切换：典型值为27 dBm

开关时间：典型60 ns

正向控制接口：兼容CMOS-/LVTTL

全关闭状态控制

引脚与ADRF5063兼容，低频截止版本

20端子，3.0 mm×3.0 mm LGA封装

应用

测试仪器

数据转换器接口

高数据速率接口

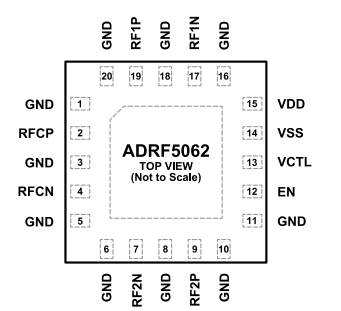

引脚图
