ADMV1013S-CSL微波上变频器的概述、应用及引脚图

2025/3/6 14:52:10
浏览次数: 4

ADMV1013S-CSL是一款宽带微波上变频器，适用于在24 GHz至44 GHz射频范围内运行的点对点微波无线电设计。

上变频器提供两种频率转换模式。该设备能够从基带同相正交（I/Q）输入信号直接转换为RF，以及从复中频（IF）输入进行单边带（SSB）上变频。基带I/Q输入路径可以被禁用，调制的复IF信号（0.8 GHz至6.0 GHz）可以插入IF路径中，并上变频到24 GHz至44 GHz，同时抑制不需要的边带，通常优于26 dBc。串行端口接口（SPI）允许调整正交相位和混频器栅极电压，以实现最佳的边带抑制和本地振荡器（LO）归零。此外，SPI允许关闭输出包络检测器以降低功耗。

ADMV1013S-CSL上变频器采用40端子焊盘栅格阵列封装（LGA）封装。ADMV1013S-CSL可在-40℃至+85℃的外壳温度范围内运行。

特性

宽带射频输入频率范围：24 GHz至44 GHz

2种上变频模式

从基带I/Q到RF的直接转换

实中频单边带上变频

LO输入频率范围：5.4 GHz至10.25 GHz

LO四倍频器，最高可达41 GHz

匹配50Ω单端射频输出和中频输入

匹配的100Ω平衡或50 \8486》单端LO输入之间的选项

100Ω平衡基带输入

边带抑制和载波馈通优化

用于收发器功率控制的可变衰减器

可通过4线SPI编程

40端子接地栅格阵列封装（LGA）

应用

低地球轨道和中地球轨道（LEO/MEO）卫星

航空电子设备

点对点微波无线电

雷达和电子战系统

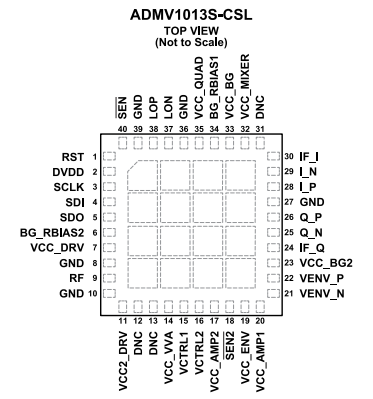

引脚图

ADMV1013S-CSL微波上变频器的概述、应用及引脚图
