ADRV9006是一款高度集成的射频收发器，具有双通道发射机、双通道接收机、集成合成器和数字信号处理功能。
ADRV9006是一款高性能、高线性、高动态范围收发器，专为性能与功耗系统优化而设计。该设备可配置，非常适合要求苛刻、低功耗、便携式和电池供电的设备。ADRV9006的工作频率为30 MHz至6000 MHz，涵盖UHF、VHF、工业、科学和医疗（ISM）频段，以及窄带（kHz）和高达40 MHz宽带工作的蜂窝频段。ADRV9006能够进行TDD和FDD操作。
收发器由具有最噪声系数和线性度的直接转换信号路径组成。每个完整的接收器和发射器子系统都包括直流偏移校正、正交误差校正（QEC）和可编程数字滤波器，从而消除了在数字基带中对这些功能的需求。此外，集成了几个辅助功能，如辅助模数转换器（ADC）、辅助数模转换器（DAC）和通用输入/输出（GPIO），以提供额外的监测和控制能力。
全集成锁相环（PLL）为发射机、接收机和时钟部分提供高性能、低功耗、分数N频率合成。精心的设计和布局技术提供了高性能个人无线电应用中所需的隔离。
所有压控振荡器（VCO）和环路滤波器组件都集成在一起，以最大限度地减少外部组件的数量。本地振荡器（LO）具有灵活的配置选项，包括各种功率模式。
收发器包括可配置的省电模式，通过在信道或设备不活动期间降低功耗来延长便携式设备的电池寿命。
ADRV9006内核可以直接由1.0 V、1.3 V和1.8 V稳压器供电，并通过标准的4线串行外围接口（SPI）进行控制。其他电压源用于提供适当的数字接口电平，并优化接收器、发射器和辅助转换器的性能。
使用可配置的CMOS或低压差分信号（LVDS）串行同步接口（SSI）选项支持高数据速率和低数据速率接口。
ADRV9006封装在12毫米×12毫米、196球芯片级封装球栅阵列（CSP_BGA）中。
特性
2×2高度集成收发器
中心频率范围为30 MHz至6000 MHz
发射机和接收机带宽从12 kHz到40 MHz
2个完全集成的分数N射频合成器
LVDS和CMOS同步串行数据接口选项
低功耗睡眠模式
跳频
通过4线SPI完全可编程
12毫米×12毫米，196球CSP_BGA
应用
关键任务通信
甚高频（VHF）、超高频（UHF）和蜂窝至6 GHz
时分双工（TDD）和频分双工（FDD）应用

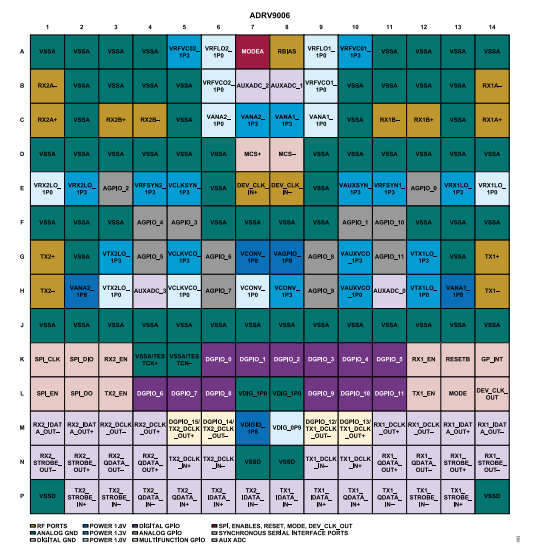

引脚图
