ADAR5001亚德诺功率分配器的概述、应用及引脚图

2025/3/6 15:09:57
浏览次数: 10

ADAR5001是一款亚德诺功率分配器，专为空间受限的微波信号分配应用而设计。过量插入损耗范围为-1.0 dB（从10 GHz到18 GHz）和-1.1 dB（从18 GHz到27 GHz）。这两个输出在相位和幅度上都匹配，使ADAR5001成为需要低通道间时间偏差的信号分配应用的理想选择。ADAR5001也可用作组合器，将P1和P2端口的输入信号组合到S1端口的输出。ADAR5001安装在紧凑的1.460 mm×1.460mm×0.500 mm WLCSP中，这使其非常适合用于需要元件之间紧密间距的平面相控阵天线系统。

ADAR5001采用无源硅工艺制造，其工作温度为-40°C至+85°C。

特性

双向射频分路器组合器

频率范围：10 GHz至40 GHz

插入损耗（超过3dB）：

−10 GHz至18 GHz范围内为1 dB

−从18 GHz到27 GHz为1.1 dB

回波损耗（端口S1）：

−从10 GHz到18 GHz为15 dB

−从18 GHz到27 GHz为12 dB

隔离：

−10 GHz至18 GHz时为20 dB

−从18 GHz到27 GHz为23 dB

1.460毫米×1.460毫米x 0.500毫米，晶圆级芯片级封装（WLCSP）

应用

通用微波信号分配

相控阵卫星通信系统

相控阵雷达系统

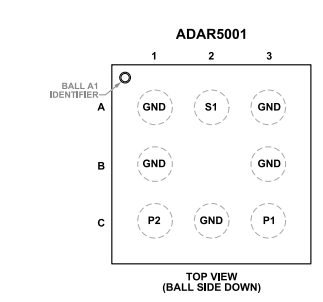

引脚图

ADAR5001亚德诺功率分配器的概述、应用及引脚图
