LTC4013IUFD#PBF电源管理IC的概述及参数、引脚图

2025/3/7 13:40:10
浏览次数: 4

LTC4013 是一款高电压电池充电器控制器，其支持浮动、吸收和均衡铅酸电池以及恒定电流 / 恒定电压锂离子电池充电算法。该器件特别适合为多种铅酸电池充电，包括开口型和密封型。另外，LTC4013 还支持锂离子 / 锂聚合物、磷酸铁锂 (LiFePO4)、镍氢 (NiMH)、镍隔 (NiCd) 和其他电池类型。

充电利用一个采用外部 N 沟道 MOSFET 的高效率同步降压型转换器来完成。开关频率用一个电阻器进行设置，或与一个外部时钟实现同步以在多相应用中使用。充电电流利用一个外部检测电阻器设定。

该器件拥有用于太阳能电池板等有限功率输入的最大功率点跟踪输入电压调节功能。其他特点包括用户可编程吸收和均衡时间、温度调整型调节电压和一个外部 NFET 隔离二极管。

规格参数

输出电压:0 V to 60 V

输出电流:5 A

工作电源电压:4.5 V to 60 V

封装 / 箱体:QFN-28

安装风格:SMD/SMT

系列:LTC4013

封装:Tube

商标:Analog Devices

开发套件:DC2374A

最大工作温度:+ 125 C

最小工作温度:- 40 C

单位重量:50.827 mg

特性

• 宽输入电压范围：4.5V 至 60V

• 宽电池电压范围：0V 至 60V

• 内置针对铅酸电池和锂离子电池的充电算法

• ±0.5% 浮动电压准确度

• ±5% 充电电流准确度

应用

• 用于照明、UPS 系统、安保摄像机、计算机控制面板的电池后备

• 便携式医疗设备

• 太阳能供电型系统

• 工业电池充电

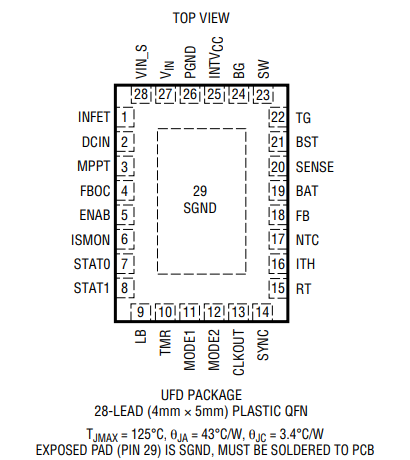

引脚图

LTC4013IUFD#PBF电源管理IC的概述及参数、引脚图
