LTC®1733 是一独立的恒流/恒压线性充电器，内含功率 MOSFET，适用于锂离子电池。内部的热反馈可调整充电电流，以便在大功率工作或环境温度高的条件下限制硅片温度。该功能使用户可设定一个大充电电流，而不会有损害 LTC1733 或手持产品的危险。
由于采用了内部 MOSFET 的结构，因此无需外部电流检测电阻和隔离二极管。充电电流和充电时间可在外部分别利用一个电阻和一个电容来设置。当输入电源 (交流适配器) 被拿掉时，LTC1733 自动进入一低电流睡眠模式，将电池漏电流降至 5µA 以下。
LTC1733 还包括 NTC 温度检测、C/10 检测电路、AC 适配器接入的逻辑信号、4.1V/4.2V 引脚选择功能以及电池低压充电条件 (涓流充电)。
LTC1733 采用 10 引脚热增强型 MSOP 封装。
规格参数
产品:Charge Management
电池类型:Lithium-ion, Lithium Polymer
输出电压:4.1 V, 4.2 V
输出电流:1.5 A
工作电源电压:6.5 V
封装 / 箱体:MSOP-10
安装风格:SMD/SMT
系列:LTC1733
封装:Reel
封装:Cut Tape
商标:Analog Devices
开发套件:DC454A
单位重量:26.671 mg
特性
• 适用单节锂离子电池的完整线性充电器
• 热调整功能使充电速率最大化并且无过热风险*
• 无需外部 MOSFET、检测电阻或隔离二极管
• 最高 1.5A 充电电流
• 1% 精度的预设充电电压
• 7% 精度的可编程充电电流
• 可编程充电终止定时器
• 小巧的热增强型 10 引脚 MSOP 封装
• 充电电流监视器有助于电池电量检测*
• C/10 充电电流检测输出
• 自动再充电
• 热敏电阻输入以实现适宜温度充电
• AC 适配器接入的逻辑输出
• 4.1V/4.2V 引脚可选输出电压
应用
手机
笔记本
数码相机
充电座和充电座

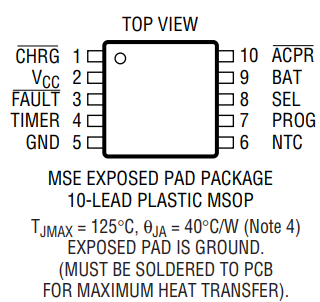

引脚图
