LTC®6804是亚德诺第三代多电池堆监测器，可测量多达12个串联的电池单元，总测量误差小于1.2mV。电池测量范围为0V至5V，使LTC6804适用于大多数电池化学物质。所有12个电池电压都可以在290µs内捕获，并且可以选择较低的数据采集速率以实现高降噪。
多个LTC6804设备可以串联连接，允许同时监测长高压电池串。每个LTC6804都有一个isoSPI接口，用于高速、射频免疫、局域通信。使用LTC6804-1，多个设备以菊花链连接，所有设备都有一个主机处理器连接。使用LTC6804-2，多个设备并行连接到主处理器，每个设备单独寻址。
其他功能包括每个电池的无源平衡、板载5V稳压器和5条通用I/O线。在睡眠模式下，电流消耗降低到4µA。LTC6804可以直接由电池供电，也可以由隔离电源供电。
规格参数
电池类型:Multiple Cell
输出电压:5.6 V
输出电流:4 mA
工作电源电压:11 V to 55 V

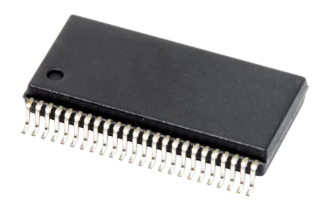

封装 / 箱体:SSOP-48
安装风格:SMD/SMT
系列:LTC6804
封装:Tube
商标:Analog Devices
高度:1.85 mm
最大工作温度:+ 85 C
最小工作温度:- 40 C
湿度敏感性:Yes
工作电源电流:550 uA
单位重量:5.851 g
特性
最多可测量12个串联电池单元
可堆叠架构支持100个单元
内置isoSPI™接口：1Mbps隔离串行通信使用单双绞线，高达100米的低EMI敏感性和发射
最大总测量误差1.2mV
290µs用于测量系统中的所有电池
同步电压和电流测量
带频率可编程三阶噪声滤波器的16位Delta-Sigma ADC
专为符合ISO26262标准的系统而设计
带可编程定时器的无源单元平衡
5个通用数字I/O或模拟输入：温度或其他传感器输入可配置为I2C或SPI主控
4μA睡眠模式电源电流
48导联SSOP封装
应用
电动和混合动力汽车
备用电池系统
电网储能
大功率便携式设备

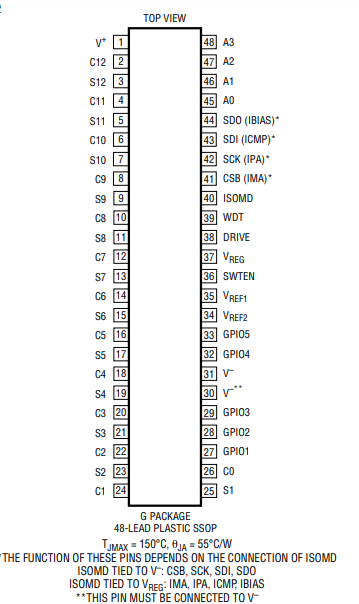

引脚图
