LTC®4065 是一款用于单节锂离子电池的完整恒定电流/恒定电压线性充电器。其 2mm x 2mm DFN 封装和很少的外部组件数目使得 LTC4065 尤其适合便携式应用。而且，LTC4065 是专门为在 USB 电源规范内工作而设计的。当充电电流降至其设定值的 10% (C/10) 时，CHRG 引脚将发出指示信号。一个内部定时器根据电池制造商提供的产品规格来终止充电操作。
由于采用了内部 MOSFET 架构，因此无需使用外部检测电阻器或隔离二极管。热反馈功能可调节充电电流，以便在大功率工作或高环境温度条件下对芯片温度加以限制。当输入电压 (交流适配器或 USB 电源) 被拿掉时，LTC4065 自动进入一个低电流状态，并将电池漏电流降至 1µA 以下。可在施加电源的情况下将 LTC4065 置于停机模式，从而将电源电流降至 20µA 以下。
功能齐全的 LTC4065 还包括自动再充电、低电池电量充电调节 (涓流充电)、软起动 (用于限制涌入电流) 和一个用于指示合适输入电压接入的漏极开路状态引脚 (仅 LTC4065A)。LTC4065采用纤巧的6引脚、扁平 (高度仅 0.75mm) 2mm x 2mm DFN 封装。
规格参数
电池类型:Lithium-ion, Lithium Polymer
输出电压:4.2 V
输出电流:750 mA
工作电源电压:5.5 V
封装 / 箱体:DFN-6
安装风格:SMD/SMT
系列:LTC4065
封装:Reel
封装:Cut Tape
商标:Analog Devices
开发套件:DC763A
单位重量:150 mg
特性
• 采用 2mm x 2mm DFN 封装的完整线性充电器
• C/10 充电电流检测输出
• 定时器终止
• 高达 750mA 且准确度为 5% 的可设置充电电流
• 无需外部 MOSFET、检测电阻器或隔离二极管
• 准确度达 0.6% 的 4.2V 预设浮动电压
• 恒定电流/恒定电压操作以及热调整功能可在无过热危险的情况下实现充电速率的最大化
• ACPR引脚用于指示输入电源的接入(仅 LTC4065A)
• 可用于电池电量测量的充电电流监控器输出
• 自动再充电
• 可直接从 USB 端口对单节锂离子电池进行充电
• 停机模式中的电源电流为 20uA
• 软起动功能限制了涌入电流
• 纤巧型 6 引脚 (2mm x 2mm) DFN 封装
应用
无线PDA
移动电话
便携式电子设备

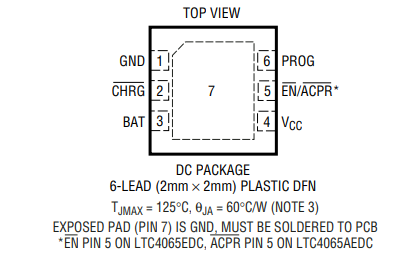

引脚图
