QCH-451+功率分配器的规格参数、特性应用及尺寸图

2025/3/7 14:32:14
浏览次数: 5

Mini-Circuits新型2路90°功率分配器，QCH-451+，能够处理高达250W的功率，幅度不平衡典型值为±0.25dB，相位不平衡标准值为±1.4度。在225至450 MHz的频率范围内工作，出色的相位和幅度不平衡使该组件成为各种系统和子系统设计的通用构建块，从平衡放大器和天线馈电到军事应用等等。分流器采用层压PCB工艺（1.26 x 0.5 x 0.088英寸）制造，包括环绕式端子，具有良好的可焊性和易于目视检查。

QCH-451+功率分配器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Splitters/Combiners

频率:450 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:32 mm x 12.7 mm x 2.39 mm

最小工作温度:- 55 C

最大工作温度:+ 105 C

系列:QCH

封装:Reel

商标:Mini-Circuits

安装:Board Mount

特性

高功率处理，高达250W

宽带

振幅不平衡度极佳，±0.25dB

应用

平衡放大器

I&Q调制器

国防和军事

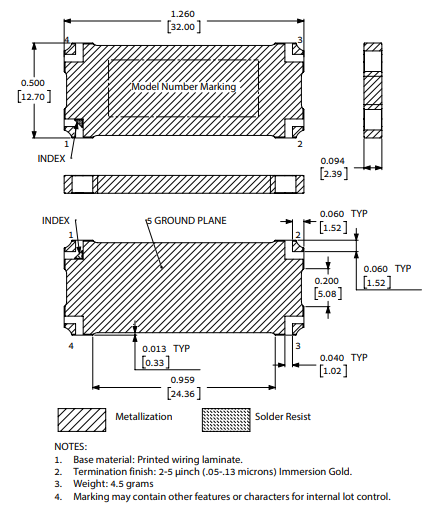

尺寸图

QCH-451+功率分配器的规格参数、特性应用及尺寸图
