KSX2-442+倍频器的规格参数、特性应用及尺寸图

2025/3/10 14:03:17

浏览次数: 2

KSX2-442+是Mini-Circuits的一款倍频器芯片，其工作频率最小600MHz，最大2200MHz，并且具备最大14.5dB转换损耗，符合ROHS标准，外壳HV1195，8针。

规格参数

工作频率:1.2 GHz to 4.4 GHz

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

最大输入频率:2.2 GHz

最大工作温度:+ 85 C

最小输入频率:600 MHz

最小工作温度:- 40 C

安装风格:SMD/SMT

产品类型:RF Wireless Misc

特性

•低转换损耗，典型值11.0 dB。

•高基波和谐波抑制，F1，典型值24 dBc。；F3，典型值为30dBc。；F4，典型值为20 dBc。

•LTCC设计

•低调，0.085英寸

•可水洗

应用

•合成器

•本地振荡器

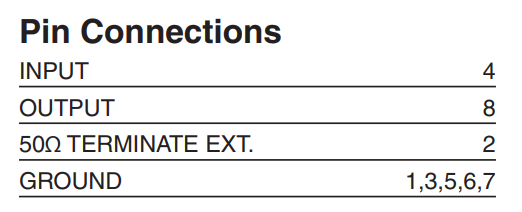

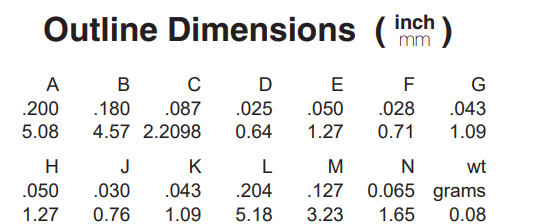

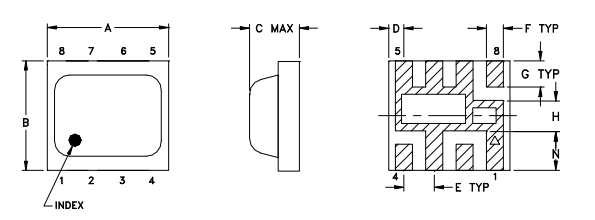

尺寸图
