TCD-10-1W+定向耦合器的规格参数、特性应用及尺寸图

2025/3/10 14:08:03

浏览次数: 4

TCD-10-1W+是Mini-Circuits的一款定向耦合器芯片，其工作频率最小10MHz，最大750MHz，最大2.1dB插入损耗，符合ROHS标准，外壳DB714，6针。

规格参数

频率:10 MHz to 750 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:4.06 mm x 3.81 mm x 4.06 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:TCD

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1.4 dB

安装:Board Mount

特性

宽带，10至750 MHz

主线损耗低，典型值为1.2 dB。

可水洗

引线具有出色的可焊性

应用

VHF/UHF

信号采样

通讯

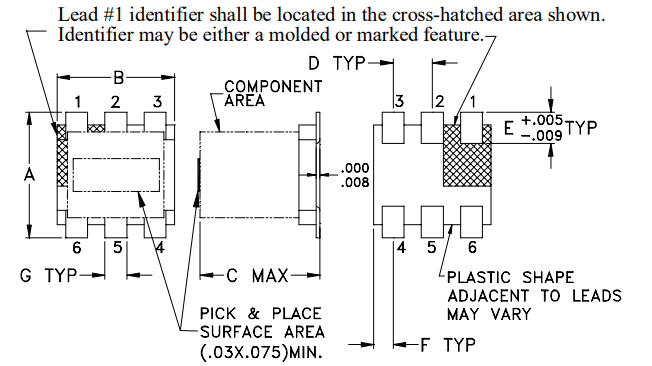

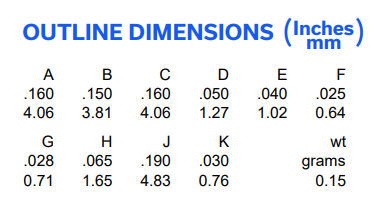

尺寸图
