SYM-20DHW+平衡混频器芯片的参数、特性应用及尺寸图

2025/3/10 14:14:34

浏览次数: 3

SYM-20DHW+是Mini-Circuits的一款平衡混频器芯片，其工作频率最小10MHz，最大2000MHz，最大8.8dB转换损耗，符合ROHS标准，CASE TTT167，6针。

规格参数

射频:10 MHz to 2 GHz

转换损失——最大:8.8 dB

NF—噪声系数:-

LO频率:10 MHz to 2 GHz

中频:10 GHz to 1.8 GHz

最大工作温度:+ 85 C

最小工作温度:- 40 C

安装风格:SMD/SMT

封装 / 箱体:TTT167-6

商标:Mini-Circuits

封装:Reel

封装:Cut Tape

产品类型:RF Mixer

特性

•转换损耗低，典型值为6.2 dB。

•高IP3，典型值27dBm。

•宽带，10至2000 MHz

•出色的L-R隔离，典型值为42 dB；&L-I隔离，典型值为40 dB。

•三重平衡混合器

应用

•全球定位系统

•UHF

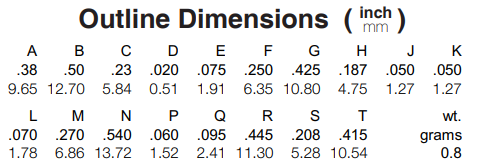

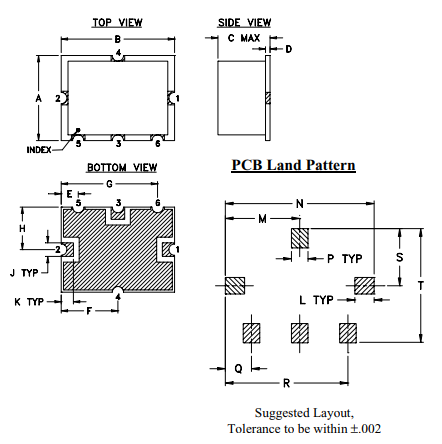

尺寸图
