DCW-22-332+定向耦合器的规格参数、特性应用及尺寸图

2025/3/10 14:21:04

浏览次数: 5

DCW-22-332+是Mini-Circuits的一款定向耦合器芯片，其工作频率为1200 MHz-3300 MHz，拥有最大插入损耗为0.7 dB，并且工作温度也需要在-55℃至100℃之间。

规格参数

产品:Couplers

频率:2.25 GHz

带宽:2100 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:0603 (1608 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

系列:DCW

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:0.4 dB

特性

•宽带，1200-3300 MHz

•低插入损耗，典型值为0.4 dB。

•输入/输出端口具有出色的回波损耗，是信号分接的理想选择

•超小尺寸，0603（1.6 x 0.8毫米）

•温度稳定

•LTCC结构

应用

•ISM

•WiMAX

•无线网络

•UMTS

•个人电脑

•LTE

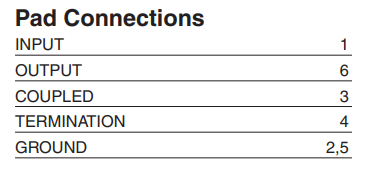

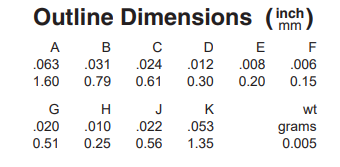

尺寸图
