HMC589AST89ETR射频放大器的规格参数、特性应用及引脚配置

2025/3/11 13:25:50
浏览次数: 7

HMC589AST89E是一款InGaP HBT增益模块MMIC SMT放大器，工作频率范围为DC至4 GHz，采用业界标准SOT89E封装。该放大器可用作可级联50 Ω RF或IF增益级以及LO或PA驱动器，输出功率高达+19 dBm P1dB，适合蜂窝/3G、FWA、CATV、微波无线电和测试设备应用。HMC589AST89E提供20 dB增益，+33 dBm输出IP3 (1 GHz)，同时在单正电源下功耗仅为82 mA。HMC589AST89E InGaP HBT增益模块提供出色的输出功率和温度增益稳定性。

HMC589AST89ETR射频放大器的规格参数、特性应用及引脚配置

规格参数

工作频率:0 Hz to 4 GHz

工作电源电压:5 V

工作电源电流:82 mA

增益:21 dB

NF—噪声系数:4 dB

类型:Gain Block Amplifiers

安装风格:SMD/SMT

封装 / 箱体:SOT-89-3

技术:GaAs InGaP

P1dB - 压缩点:19 dBm

OIP3 - 三阶截点:33 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:HMC589A

封装:Reel

封装:Cut Tape

商标:Analog Devices

输入返回损失:10 dB

隔离分贝:23 dB

通道数量:1 Channel

Pd-功率耗散:450 mW

特性

• P1dB输出功率： +21 dBm

• 增益： 21 dB

• 输出IP3： +33 dBm

应用

•蜂窝/PCS/3G

•固定无线和WLAN

•有线电视、有线调制解调器和DBS

•微波无线电和测试设备

•中频和射频应用

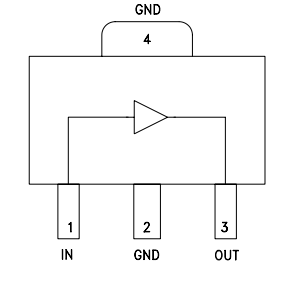

引脚图

HMC589AST89ETR射频放大器的规格参数、特性应用及引脚配置
