LTC®4015 是ADI(亚德诺)一款完整的同步降压型控制器 / 充电器，其采用引脚可选、特定于电池化学组成的充电和终止算法。
LTC4015 能够为锂离子 / 锂聚合物、LiFePO4 或铅酸电池充电。电池充电电压可利用引脚来选择，并可通过 I2C 来调节。输入电流限值和充电电流可利用检测电阻器准确地设置，并能通过 I2C 串行端口个别地调节。一个数字遥测系统负责监察所有的系统电源参数。
针对锂化学电池提供了安全定时器和电流终止算法支持。另外，LTC4015 还包括自动再充电、预充电 (锂离子电池) 和 NTC 热敏电阻保护功能。LTC4015 的 I2C 端口可提供充电器算法的用户定制、充电器状态信息的读取、可屏蔽和可编程警示的配置、以及库仑计数器的使用和配置。
LTC4015 采用 38 引脚 5mm x 7mm QFN 封装。
规格参数
输出电压:5 V
工作电源电压:4.5 V to 35 V
封装 / 箱体:QFN-38
安装风格:SMD/SMT
系列:LTC4015
封装:Tube
商标:Analog Devices
开发套件:DC2039A
单位重量:144 mg
特性
• 具终止功能的多化学组成锂离子 / 锂聚合物、磷酸铁锂 (LiFePO4) 或铅酸电池充电器
• 高效率同步降压型电池充电器
• 数字遥测系统可监视 VBAT、IBAT、RBAT、NTC 比例 (电池温度)、VIN、IIN、VSYSTEM、芯片温度
• 库仑计数器和集成型 14 位 ADC
• 宽充电输入电压范围：4.5V 至 35V
• 宽电池电压范围：高达 35V
• 输入欠压充电电流限制环路
• 最大功率点跟踪
• 可任选的 I2C 串行端口控制
• 输入电流限制功能可确定系统负载输出的优先级
• 输入和输出理想二极管可提供低损耗电源通路 (PowerPath™) 操作
• 可在使用电量耗尽电池的情况下实现 “即时接通” 操作
应用
便携式医疗器械/军用设备
工业手持设备/照明
坚固耐用的笔记本电脑/平板电脑

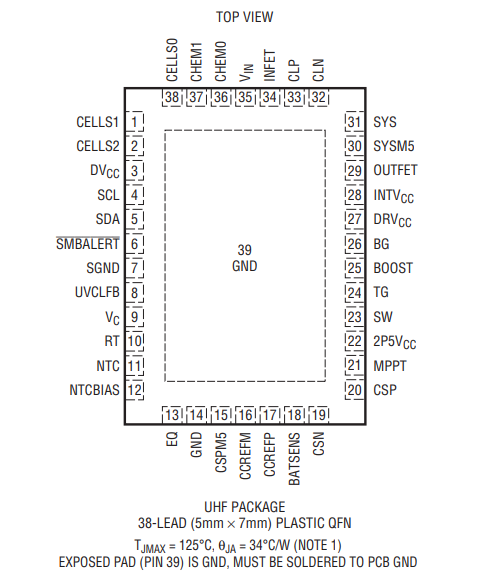

引脚配置
