MAX17843为一款可编程、高度集成的高压、12通道电池监测智能化数据采集接口，拥有齐全的安全特性。器件优化用于汽车系统、混合动力车、电动汽车及任何拥有多节串联可充电电池组的系统。高度集成的电池传感器采用高速差分UART总线，实现可靠的菊链式串行通信。
器件的模拟前端由12通道电压测量数据采集系统和高压输入开关阵列组成。所有测量值为电池两端的差分数据，满量程测量范围为0至5.0V，可用范围为0.2V至4.8V。采用高速逐次逼近(SAR) A/D转换器量化电池电压，14位分辨率，带过采样。器件在142μs内可以完成全部12节电池的测量。MAX17843采用二次扫描架构采集电池数据并对其进行误差修正。通过上述两个步骤，能够在整个温度范围和嘈杂环境下获得优异的精度指标。
MAX17843具有两路辅助模拟输入，可用于测量外部热敏电阻。AUXIN模拟输入可配置为负温度系数(NTC)热敏电阻，保证高精度监测模块或电池温度。热过载检测器通过禁止MAX17843的线性稳压器对IC进行保护，也提供管芯温度测量。
规格参数
工作电源电压:9 V to 65 V
封装 / 箱体:LQFP-64
安装风格:SMD/SMT
资格:AEC-Q100
系列:MAX17843
封装:Tray
商标:Analog Devices / Maxim Integrated
开发套件:MAX17843EVKIT#
最大工作温度:+ 105 C
最小工作温度:- 40 C
湿度敏感性:Yes
工作电源电流:2 mA
点击购买：MAX17843ACB/V+
特性
• 12节电池电压测量，支持锂离子、镍氢(NiMH)或超级电容电池
• 两路辅助模拟输入，支持NTC热敏电阻或绝对电压测量
• 管芯温度测量和报警
• 高精度差分测量I/O
• +25°C、3.6V时的精度为±2mV
• 集成9V至65V输入线性稳压器
• 集成温度补偿电压基准
• 可靠的差分菊链UART接口
• 单菊链可挂接多达32片IC
• 兼容直接访问MCU连接
• 标准UART字节 @ 2Mb/s (最大)数据率
• 四个通用数字I/O
• 内置诊断功能，支持ASIL D和FMEA要求
• 超低功耗
• -40°C至+125°C工作温度范围(AEC-Q100 Grade 1)
• 64引脚、无铅/符合RoHS标准、10mm x 10mm LQFP封装
应用
• 48V汽车电池模块或系统
• 电池组
• 电动自行车
• 高功率电池备份系统
• 高电压电动汽车(EV)
• 混合动力电动车(HEV)
• 电动工具
• 超级电容备份系统

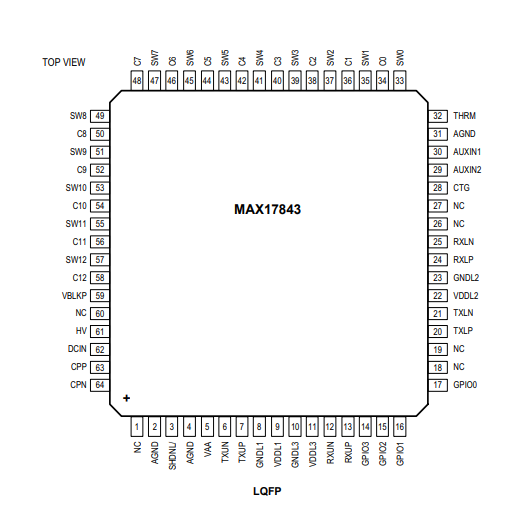

引脚配置
