AD9248是一款双核、3 V、14位、20/40/65 MSPS模数转换器（ADC），集成了两个高性能采样保持放大器和一个基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在最高65 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。
利用宽带宽、差分采样保持放大器（SHA），用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于各种应用，包括在连续通道中切换满量程电平的多路复用系统，以及采用远超过Nyquist速率的频率对输入进行采样。AD9248适用于通信、成像和医疗超声等应用。
采用双单端独立时钟输入来控制所有内部转换周期。AD9248-65提供一个占空比稳定器（DCS），可用来补偿较大的时钟占空比波动，使转换器保持出色的性能。数字输出数据格式为标准二进制或二进制补码。超量程信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。采用CMOS工艺制造，提供节省空间的64引脚LQFP封装，与AD9238引脚兼容，额定温度范围为-40°C至+85°C工业温度范围。
规格参数
安装风格:SMD/SMT
封装 / 箱体:LQFP-64
分辨率:14 bit
通道数量:2 Channel
接口类型:Parallel
采样比:40 MS/s
模拟电源电压:3 V
数字电源电压:3 V
SNR – 信噪比:73.4 dB
最小工作温度:- 40 C
最大工作温度:+ 85 C
封装:Tray
商标:Analog Devices
DNL - 微分非线性:+/- 1 LSB
增益误差:+/- 2.4 %FSR
高度:1.4 mm
INL - 积分非线性:+/- 4.5 LSB
输入电压:1 Vp-p/2 Vp-p
长度:7 mm
湿度敏感性:Yes
ADC 输入端数量:2 Input
转换器数量:2 Converter
工作电源电压:3.3 V
输出类型:CMOS/TTL
Pd-功率耗散:400 mW
特性
• 集成式双核14位模数转换器
• 3 V单电源供电（2.7 V至3.6 V）
• 信噪比（SNR）：71.6 dBc（至Nyquist频率，AD9248-65）
• 无杂散动态范围（SFDR）：80 dBc（至Nyquist频率，AD9248-65）
• 低功耗：600 mW（65 MSPS）
• 差分输入、500 MHz 3dB带宽
应用
超声波设备
直接转换或中频采样接收机WB-CDMA、CDMA2000、WiMAX
电池供电仪器
手持式测距仪
低成本数字示波器

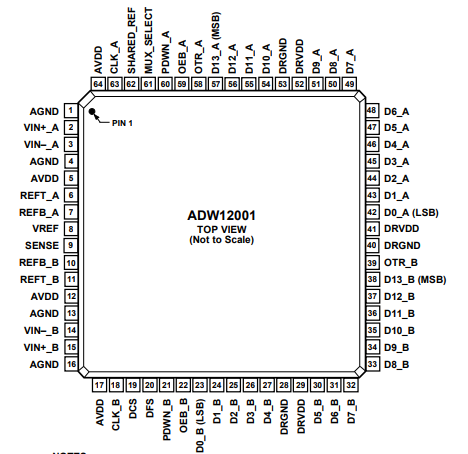

引脚配置
